Justierung

Warnung

Zu starkes Spannen des Gurtes kann sowohl den Gurt als auch den Antrieb überlasten. Messen Sie nach jeder Feinjustierung die Stromaufnahme des Motors. Wenn diese die Nenndaten auf dem Typenschild übersteigt, müssen die Gewindestifte gleichmäßig gelöst werden.

Wichtig

Nach der Justierung ist ein Probelauf über mehrere Stunden unerlässlich. Während der ersten Betriebsstunden muss der Gurt in kürzeren Abständen (ca. 2- bis 3-mal täglich) auf mittigen Lauf überprüft werden.

Umlenkstation

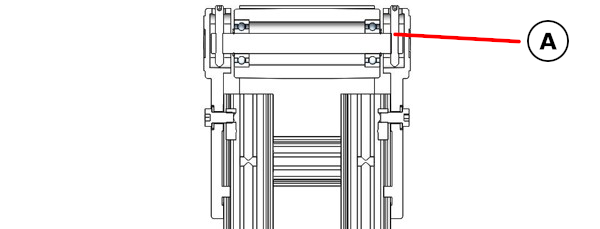

Abb. 13 Justierung des Gurtes an der Umlenkstation

Ziehen Sie den Gewindestift (A) an der Seite an, zu der der Gurt läuft (Gurt spannen) oder lösen Sie den Gewindestift auf der Gegenseite (Gurt entspannen).

Mittenantriebsstation

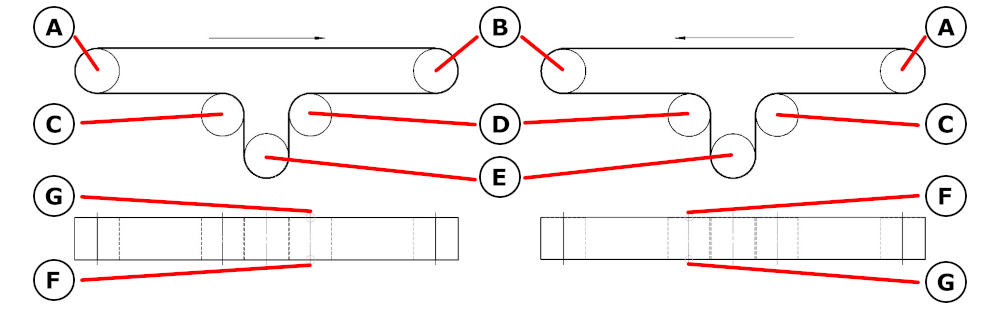

Abb. 14 Justierung des Gurtes an der Mittenstation - der Pfeil zeigt die Laufrichtung des Gurtes

1. Stellen Sie die beiden Spannstationen (A) und (B) parallel zueinander ein

2. Stellen Sie die beiden zylindrischen Spannrollen (C) und (D) des Mittenantriebs (E) parallel zueinander ein

3. Spannen Sie diese beiden Rollen gleichmäßig

Sollte der Gurt in Laufrichtung gesehen

• nach rechts laufen: spannen Sie die Spannrolle der Einzugsseite (F) links bis der Gurt mittig läuft

• nach links laufen: spannen Sie die Spannrolle der Einzugsseite (G) rechts bis der Gurt mittig läuft

Kopfantriebsstation

Wichtig

Eine Justierung des Gurtlaufs an der Kopfantriebsstation ist nur in Ausnahmefällen durchzuführen.

• Erhöhen Sie die Gurtspannung auf der Seite, zu der der Gurt läuft, indem Sie die Antriebslasche leicht lösen und horizontal verschieben oder

• verringern Sie die Gurtspannung auf der entsprechenden Gegenseite

• Anschließend schrauben Sie die Lasche wieder fest an
