Parametereinstellung

Warnung

Falsch eingestellte Parameter können eine elektrische oder mechanische Beschädigung des Steuergerätes oder des Schwingantriebs nach sich ziehen. Vor dem Einschalten sollte daher eine geringe Fördergeschwindigkeit am Steuergerät eingestellt werden. Beim Hochfahren der Leistung ist dann auf die ordnungsgemäße Funktion zu achten.

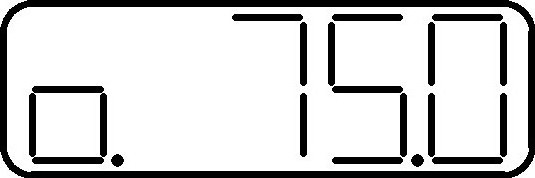

	Einstellung der Förderleistung 0 … 100 %
	Funktion der externen Freigabe. I - Stopp bei 24V DC 0 - Start bei 24V DC
	Sanftanlaufzeit 0 … 10s

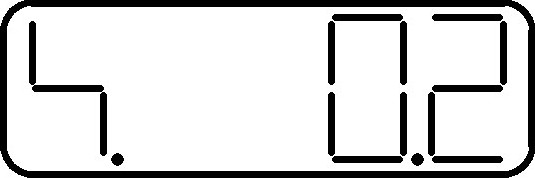

	Sanftauslaufzeit 0 … 10s

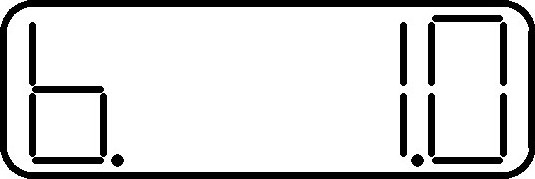

	Boostfaktor (Nur wirksam im Vollwellenbetrieb (100/120Hz)) 0,8 … 1,2 Änderungen am Boostfaktor sind im Normalbetrieb nicht notwendig. Die Änderung wird ausschließlich bei speziellen Schwingantrieben gebraucht

Warnung

Boostfaktor: Bei unsachgemäßer Einstellung dieses Parameters, besteht die Gefahr einer Überhitzung der Magnete

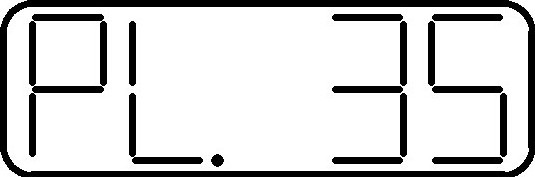

	Untere Begrenzung der Förderleistung 0 … 35%.

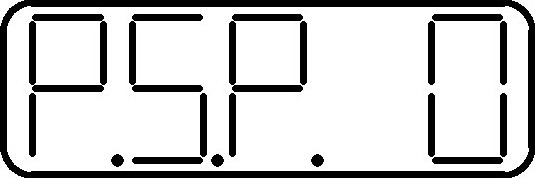

	Sperren des Änderns der Förderleistung in der Betriebsanzeige 0 - Freigeben (Standard) 1 - Sperren Die Förderleistung kann nur noch im Parameter o eingestellt werden
	Anzeige der Betriebsart bzw. Schwingfrequenz (Nur bei eingestecktem Schwingantrieb) 1 - 50/60Hz (Halbwelle) 2 - 100/120Hz (Vollwelle) Die Umschaltung der Betriebsart bzw. Schwingfrequenz erfolgt ausschließlich über die Codierung im Stecker des Schwingantriebs
	Anzeige der Software Version des Steuergerätes
	Rücksprung zur Betriebsanzeige
