Bedienfeld¶

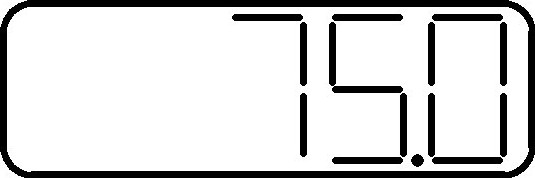

Standardanzeige
	Nach Einschalten des Steuergerätes erscheint nach kurzer Zeit die Betriebsanzeige und es wird die eingestellte Förderleistung angezeigt
Alternativanzeige

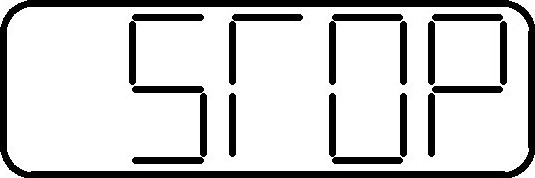

	Externe Freigabe fehlt, oder falsch parametriert

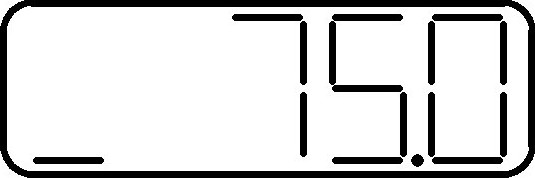

	Der Parameter Boostfaktor wurde von 1,0 auf einen anderen Wert geändert

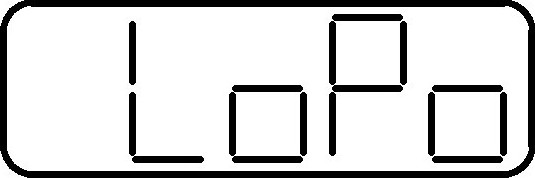

	Zu niedrige Netzspannung (Beim Ein- bzw. Ausschalten des Gerätes erscheint die Meldung für einige Sekunden)

Vorsicht

Boostfaktor: Bei unsachgemäßer Einstellung dieses Parameters, besteht die Gefahr einer Überhitzung der Magnete

Bedienung

Ändern der Förderleistung in der Betriebsanzeige	1) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt 2) Mit den Pfeiltasten die Fördergeschwindigkeit einstellen 3) ENTER-Taste betätigen -> Eingabe wird abgeschlossen, der Dezimalpunkt blinkt nichtmehr Hinweis: Funktion kann im Parametermenü gesperrt werden
Aufruf des Parametermenüs	1) Beide Pfeiltasten gleichzeitig 1s drücken 2) In der Anzeige erscheint der erste Parameter
Ändern von Parametern	1) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt 2) Mit den Pfeiltasten den Parameter einstellen 3) ENTER-Taste betätigen -> Eingabe wird abgeschlossen, der Dezimalpunkt blinkt nichtmehr
Verlassen des Parametermenüs	1) Durch das Parametermenü scrollen bis „End“ in der Anzeige steht 2) ENTER-Taste betätigen -> Betriebsanzeige erscheint Alternativ: Beide Pfeiltasten gleichzeitig 1s drücken

Die Komponente vom Typ SCU2000 verfügt über eine Bedienfolie zur Anzeige und Einstellung diverser Parameter.

1	Anzeige
2 / 3	Pfeil-Tasten	Navigation durch die Parameter, Einstellen der Parameterwerte
4	ENTER-Taste	Auswahl des zu ändernden Parameter, Bestätigung der eingestellten Werte
