Parametereinstellung¶

Warnung

Falsch eingestellte Parameter können eine elektrische oder mechanische Beschädigung des Steuergerätes oder des Schwingantriebs nach sich ziehen. Vor dem Einschalten sollte daher eine geringe Fördergeschwindigkeit am Steuergerät eingestellt werden. Beim Hochfahren der Leistung ist dann auf die ordnungsgemäße Funktion zu achten.

Leistungsausgänge¶

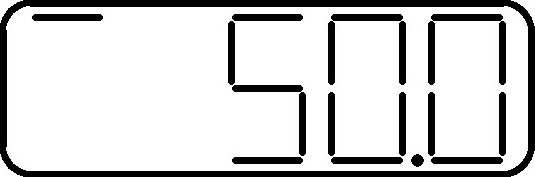

	Schwingamplitude einstellen 0…100 %

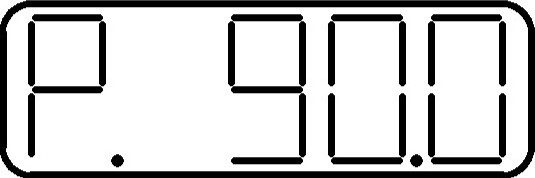

	Schwingamplitude begrenzen 50…100 %

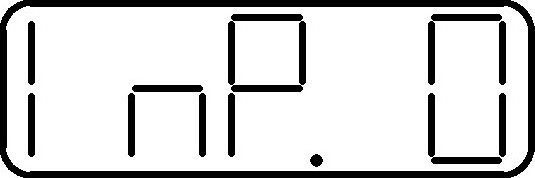

	Externe Freigabe I - aktiv 0 - inaktiv
	Signalrichtung der ext. Freigabe I - Start bei 24V DC 0 - Stopp bei 24V DC

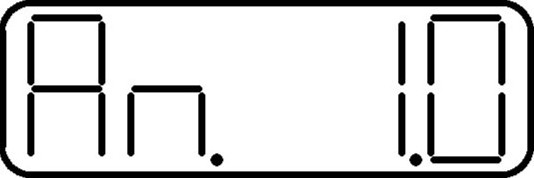

	Sanftanlaufzeit 0…5 sek

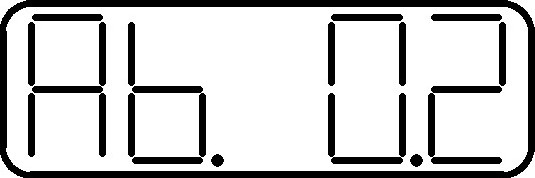

	Sanftauslaufzeit 0…5 sek

Sollwertsperre¶

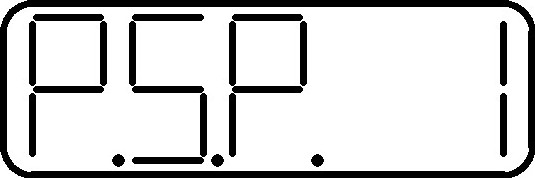

ESK_PSP

Sollwertänderung im Hauptmenü
I - freigegeben
0 - gesperrt

Statusanzeige¶

	Signal externe Freigabe (Kanal wird durch Balken im ersten Segment angezeigt) I - aktiv 0 - inaktiv

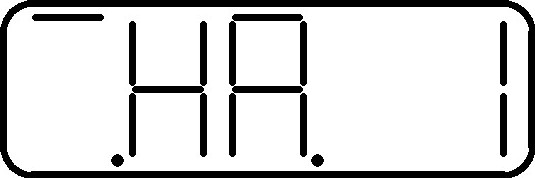

	Schwingfrequenz (Kanal wird durch Balken im ersten Segment angezeigt) I - 50 Hz 0 - 100 Hz Die Umschaltung der Betriebsart bzw. Schwingfrequenz erfolgt ausschließlich über die Codierung im Stecker des Schwingantriebs.

Parameter speichern¶

Es kann ein Parametersatz gespeichert werden.

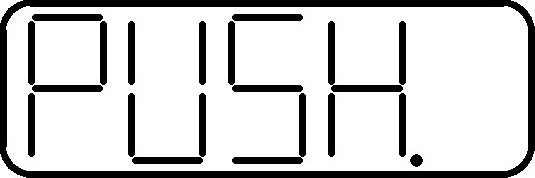

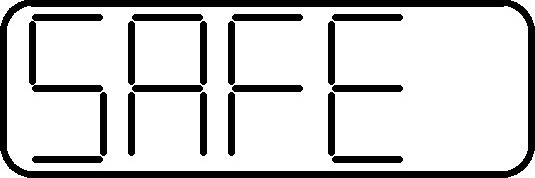

ESK_SAVE_PUSH ESK_SAVE_SAFE

Parameter im gewählten Platz speichern

Mit Enter auswählen und mit Pfeiltaste wechseln bis „Safe“ im Display erscheint.

Parameter laden¶

Es kann entweder die Werkseinstellung oder der gespeicherte Parametersatz ausgewählt werden.

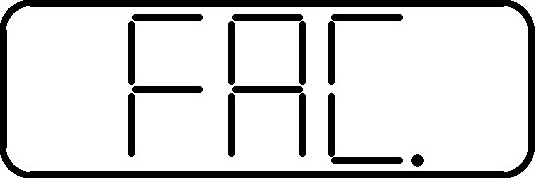

	Werkseinstellung laden Mit Enter auswählen und mit Pfeiltaste wechseln bis „Safe“ im Display erscheint
	Parameter aus Speicherplatz laden Mit Enter auswählen und mit Pfeiltaste wechseln bis „Safe“ im Display erscheint

Parameter sperren¶

Wichtig

Über diesen Parameter können alle anderen Parameterlisten gesperrt werden. Eine Änderung ist anschließend nicht mehr möglich.

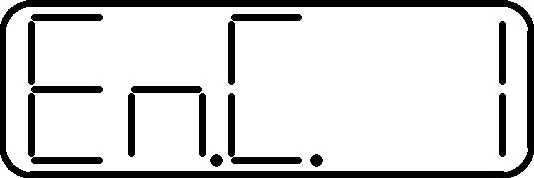

ESK_LOCK

Parametersperre
I - freigegeben
0 - sperren

Konfiguration Bereit¶

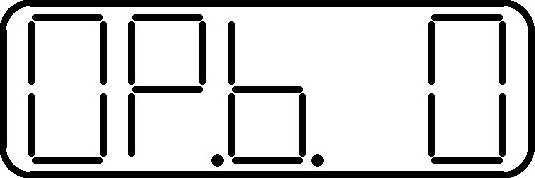

ESK_RDY_SWITCH

Bereitsignale bei OFF Status
I - Signal wird abgeschaltet bei OFF Status.
0 - Signal blein eingeschaltet bei OFF Status.
