Bedienfeld

Die Komponente vom Typ ESG2000 verfügt über ein Foliendisplay mit Tastern zur Anzeige und Einstellung diverser Parameter.

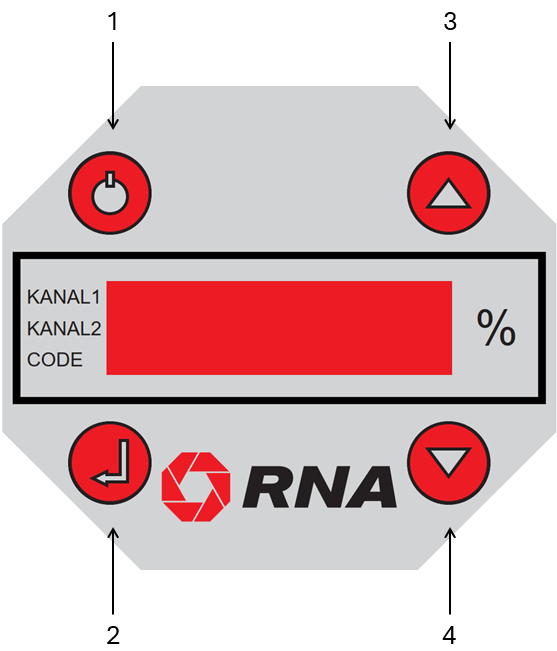

Abb. 3 Übersicht der Anzeige- und Bedienelemente

1	An / Aus	Alle angeschlossenen Geräte werden abgeschaltet. Im Display wird „OFF“ angezeigt.
2	ENTER-Taste	Auswahl des zu ändernden Parameter, Bestätigung der eingestellten Werte
3 / 4	Pfeil-Tasten	Navigation durch die Parameter, Einstellen der Parameterwerte

Anzeige

Standardanzeige

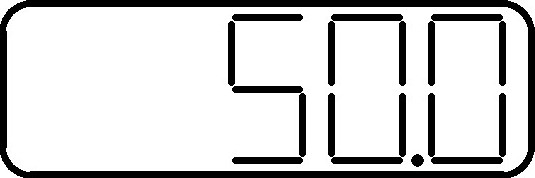

	Nach Einschalten des Steuergerätes erscheint nach kurzer Zeit die Betriebsanzeige und es wird die eingestellte Förderleistung von Kanal 1 angezeigt.
Alternativanzeige

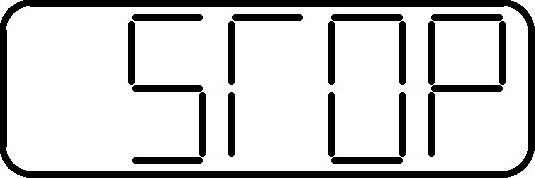

	Das Gerät wurde mit der an/aus-Taste des Bedienfelds ausgeschaltet, alle Funktionen sind gesperrt.
	Die externe Freigabe ist aktiviert, aber das Signal liegt nicht an.
	Es liegt mindestens eine Fehlermeldung vor.

Bedienung

	Ändern der Förderleistung in der Betriebsanzeige 1) Mit den Pfeiltasten den gewünschten Kanal wählen. (Codiert durch Balken im ersten Segment) 2) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt 3) Mit den Pfeiltasten die Fördergeschwindigkeit einstellen 4) ENTER-Taste betätigen -> Eingabe wird abgeschlossen, der Dezimalpunkt blinkt nichtmehr Hinweis: Funktion kann im Parametermenü gesperrt werden.

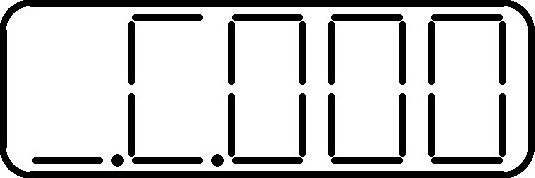

	Aufruf der Parameterlisten 1) Mit den Pfeiltasten die Codeanzeige wählen. 2) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt 3) Code der entsprechenden Parameterliste eingeben. 4) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt nichtmehr. Die Parameterliste wurde ausgewählt.
	Ändern von Parametern 1) Mit den Pfeiltasten den Parameter auswählen 2) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt 3) Mit den Pfeiltasten den Parameter einstellen 4) ENTER-Taste betätigen -> Eingabe wird abgeschlossen, der Dezimalpunkt blinkt nichtmehr
	Verlassen des Parametermenüs 1) Durch das Parametermenü scrollen bis „End“ in der Anzeige steht 2) ENTER-Taste betätigen -> Betriebsanzeige erscheint
