Parametereinstellung

Warnung

Falsch eingestellte Parameter können eine elektrische oder mechanische Beschädigung des Steuergerätes oder des Schwingantriebs nach sich ziehen. Vor dem Einschalten sollte daher eine geringe Fördergeschwindigkeit am Steuergerät eingestellt werden. Beim Hochfahren der Leistung ist dann auf die ordnungsgemäße Funktion zu achten.

Leistungsausgänge

	Schwingamplitude einstellen 0…100 %

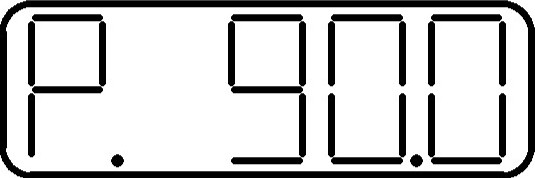

	Schwingamplitude begrenzen 50…100 %
	Externe Freigabe I - aktiv 0 - inaktiv

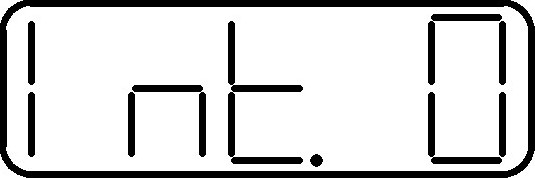

	Verzögertes Abschalten *(nur Kanal 2) I - aktiv 0 - inaktiv Kanal 2 schaltet 5 min nach Wegnahme der Freigabe ab
	Signalrichtung der ext. Freigabe I - Start bei 24V DC 0 - Stopp bei 24V DC

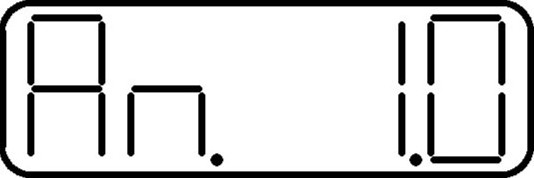

	Sanftanlaufzeit 0…5 sek

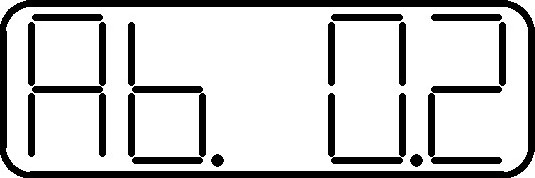

	Sanftauslaufzeit 0…5 sek

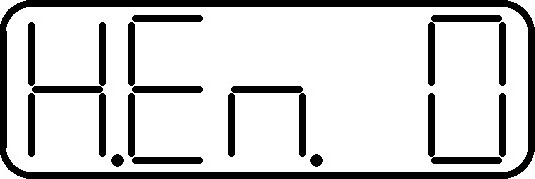

	Umschalten auf Bandantrieb (Nur Kanal 2 und 3) I - Bandantrieb 0 - Schwingantrieb

Sollwertsperre

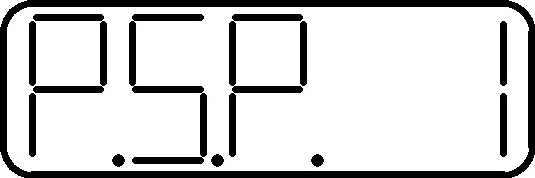

Sollwertänderung im Hauptmenü I - freigegeben 0 - gesperrt

Sensoreingänge

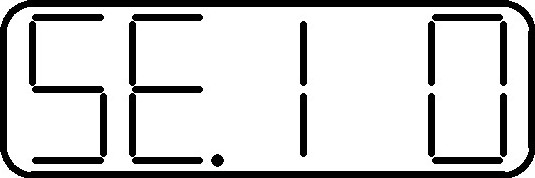

	Eingang aktivieren I - aktiv 0 - inaktiv
	Signalrichtung I - High bei 24 V DC 0 - High bei 0 V DC

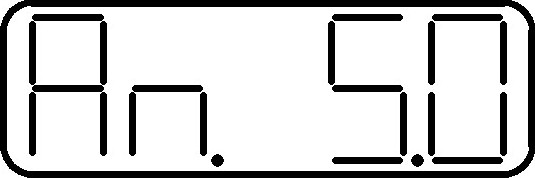

	Einschaltverzögerung 0…60 sek

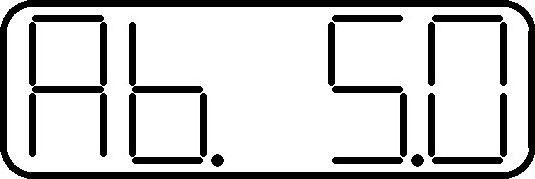

	Ausschaltverzögerung 0…60 sek

Sensorverknüpfungen

Wichtig

Vor der Auswahl einer Verknüpfung müssen beide Sensoreingänge aktiviert sein. Es kann nur immer eine Sensorverknüpfung gleichzeitig aktiv sein.

I - aktiv

0 - inaktiv

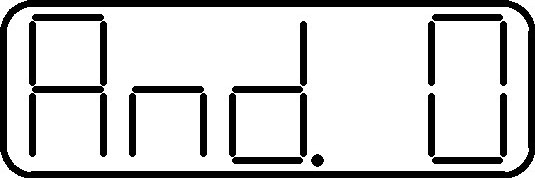

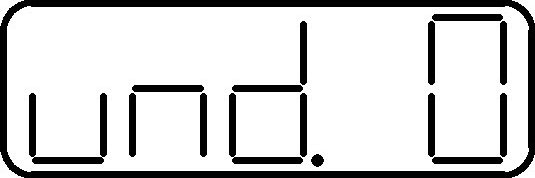

	UND mit Abblasen Sensor 1 steuert über K1 das Abblasen von Bahn 1 Sensor 2 steuert über K2 das Abblasen von Bahn 2 Wenn beide Sensoren belegt sind, wird Kanal 1 und 4 sek später die Blasluft abgeschaltet
	UND ohne Abblasen Wenn beide Sensoren belegt sind, wird Kanal 1 abgeschaltet Die Sortierluft kann über K2 verzögert (4 sek) abgeschaltet werden

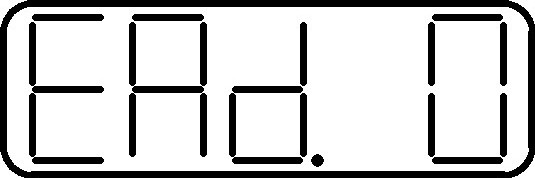

	UND ohne Abblasen mit S2 Freigabe Wenn beide Sensoren belegt sind, wird Kanal 1 abgeschaltet Das Wiedereinschalten erfolgt sobald Sensor 2 unbelegt ist Die Sortierluft kann über K2 verzögert (4 sek) abgeschaltet werden
	ODER Wenn einer der Sensoren belegt ist, wird Kanal 1 abgeschaltet Die Sortierluft kann über K2 verzögert (4 sek) abgeschaltet werden

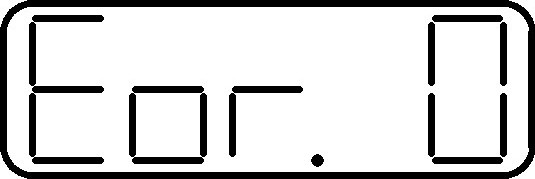

	MIN/ MAX Wenn beide der Sensoren belegt sind, wird Kanal 1 abgeschaltet Das Wiedereinschalten erfolgt sobald beide Sensoren frei sind K1 Schaltet parallel zu Kanal 1 ab, K2 schaltet 4 sek später ab

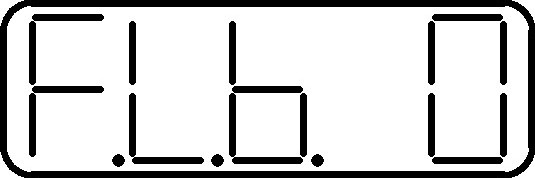

	Füllstandskontrolle mit externer Steuerung Sensor 2 schaltet K1 entsprechend der eingestellten Sensorverzögerungszeit Wird Sensor 1 belegt fällt K1 ab (Bunkerverriegelung) Sensor 1 = Staukontrolle, Sensor 2 = Füllstandskontrolle, K1 = Bunkerfreigabe

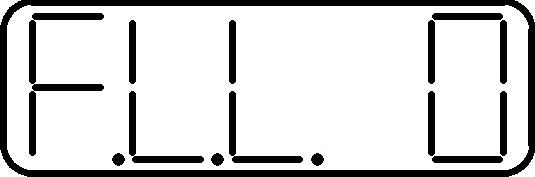

	Füllstandskontrolle mit Leuchtmelder Sensor 2 schaltet K1 entsprechend der eingestellten Sensorverzögerungszeit Sensor 1 wird nicht berücksichtigt Sensor 1 = Staukontrolle, Sensor 2 = Füllstandskontrolle, K1 = Warnlampe

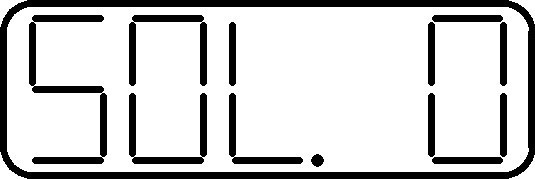

	Einzelverknüpfung
	Kanal X folgt Kanal Y

Wichtig

• Wird Kanal 2 folgt Kanal 1 programmiert, laufen alle Antriebe nur wenn Kanal 3 auch freigegeben ist.

• Diese Verknüpfung wird nicht zurückgesetzt bei Reset auf Werkseinstellungen.

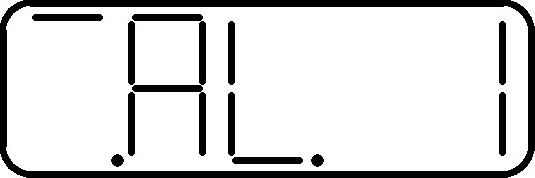

Zyklusüberwachung

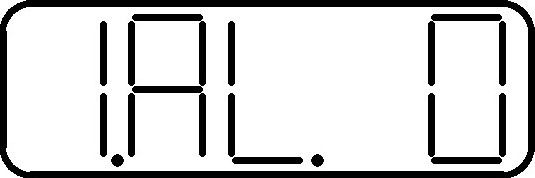

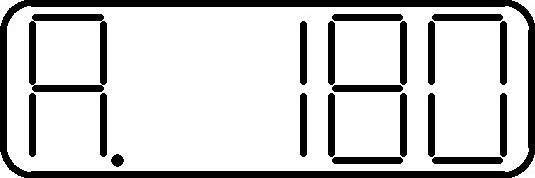

Die Zyklusüberwachung überwacht den Sensorzustand „frei“, mit der Alarmzeit wird die Dauer festgelegt, die ein Sensor unbelegt sein darf, bis eine Alarmmeldung erfolgt. Relais K2 wird zur Meldung getaktet, eine Entstörung erfolgt durch belegen des Sensors.

Wichtig

Bei Aktivierung der Zyklusüberwachung dürfen die Sensorverknüpfungen „AND“ und „SOL“ nicht aktiv sein.

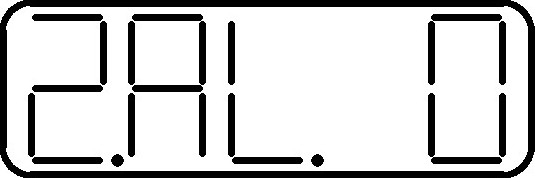

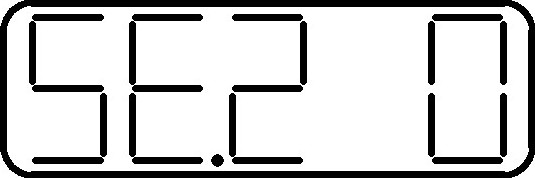

Zu überwachende Sensoren aktivieren I - aktiv 0 - inaktiv

Bemerkung

Nachfolgende Parameter erscheinen nur, wenn mindestens eine der beiden Sensorüberwachungen aktiv ist.

	Überwachung in Abhängigkeit von Kanal 1 oder 2 I - aktiv 0 - inaktiv
	Zeit bis zur Alarmmeldung 3…240 sek Das Wiedereinschalten erfolgt sobald beide Sensoren unbelegt sind K1 Schaltet parallel zu Kanal 1 ab, K2 schaltet 4 sek später ab

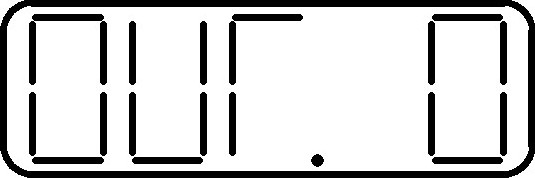

	Abschalten von Kanal 1 und 2 I - bei Störung wird neben dem Relais K2 (Leuchtmelder) auch Kanal 1 abgeschaltet. Im Bedienfeld erschein eine „Error“ Meldung die mit 2mal on/off- Taste quittiert werden kann 0 - inaktiv

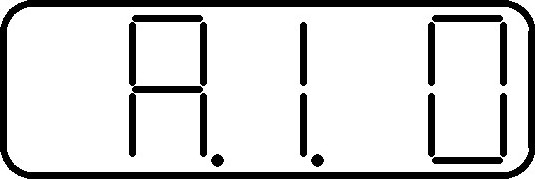

	Umschalten des Melderelais I - Alarm auf Relais K1 0 - Alarm auf Relais K2

Statusanzeige & Reset

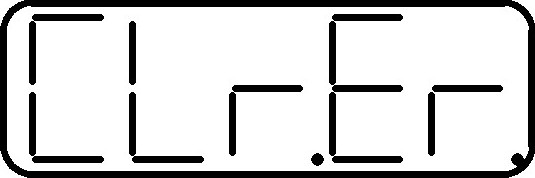

	Fehlermeldung löschen

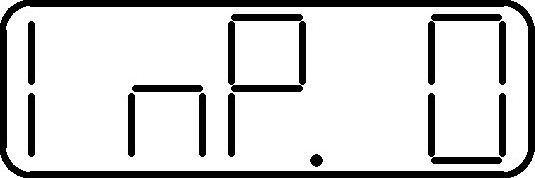

	Signal externe Freigabe (Kanal wird durch Balken im ersten Segment angezeigt) I - aktiv 0 - inaktiv

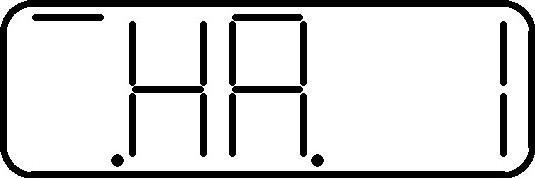

	Schwingfrequenz (Kanal wird durch Balken im ersten Segment angezeigt) I - 50 Hz 0 - 100 Hz Die Umschaltung der Betriebsart bzw. Schwingfrequenz erfolgt ausschließlich über die Codierung im Stecker des Schwingantriebs.

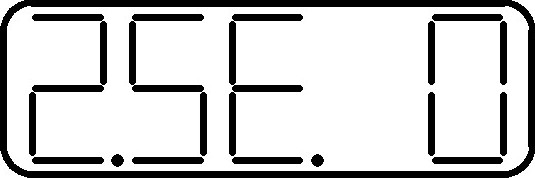

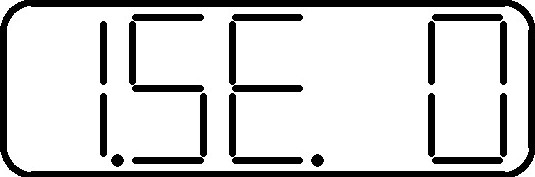

	Signal am Sensoreingang I - aktiv 0 - inaktiv

Parameter speichern

Es können bis zu 4 Parametersätze gespeichert werden.

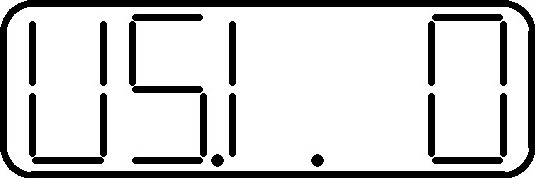

	Speicherplatz wählen

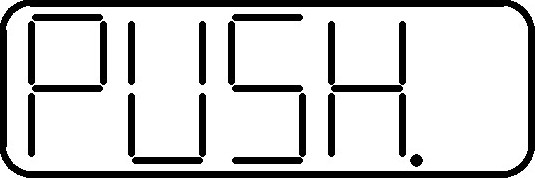

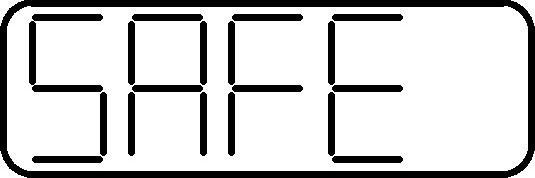

	Parameter im gewählten Platz speichern Mit Enter auswählen und mit Pfeiltaste wechseln bis „Safe“ im Display erscheint.

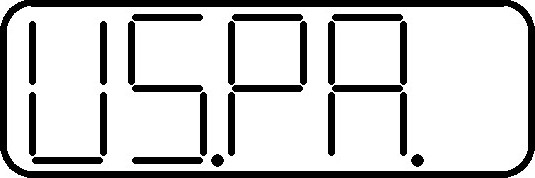

Parameter laden

Es kann entweder die Werkseinstellung oder einer der 4 Parametersätze geladen werden.

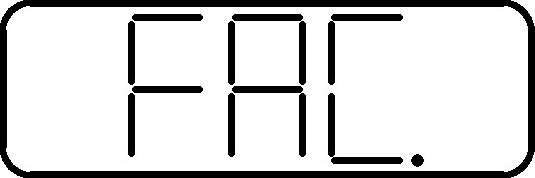

	Werkseinstellung laden Mit Enter auswählen und mit Pfeiltaste wechseln bis „Safe“ im Display erscheint
	Speicherplatz der gewünschten Parameter wählen
	Parameter aus Speicherplatz laden Mit Enter auswählen und mit Pfeiltaste wechseln bis „Safe“ im Display erscheint

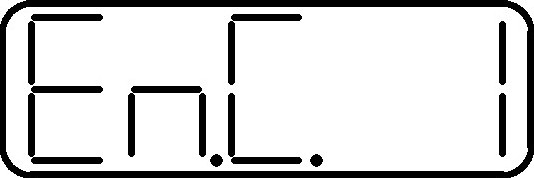

Parameter sperren

Wichtig

Über diesen Parameter können alle anderen Parameterlisten gesperrt werden. Eine Änderung ist anschließend nicht mehr möglich.

Parametersperre I - freigegeben 0 - sperren

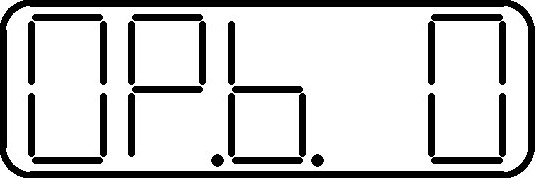

Konfiguration Bereit/Aktiv

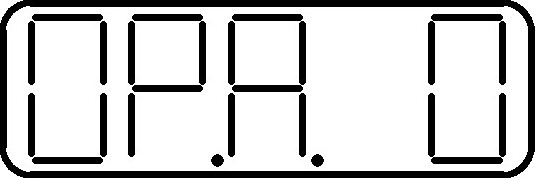

	Stau min. auf Aktiv Sensor 1 wird anstatt von Kanal 1 auf das Aktiv Signal gespiegelt. Individuelle Hysteresezeiten können nach dem Aktivieren eingestellt werden. I - aktiviert 0 - deaktiviert
	Bereitsignale bei OFF Status I - Signal wird abgeschaltet bei OFF Status 0 - Signal bleibt eingeschaltet bei OFF Status

Wichtig

Nachfolgende Parameter erscheinen nur wenn OPA aktiviert ist

	Einschaltverzögerung 0…60 sek
	Auzsschaltverzögerung 0…60 sek

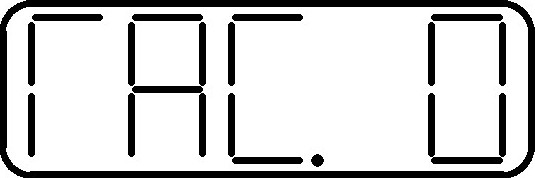

Konfiguration Taktgeber

Taktgeber Bei Aktivierung taktet Relais 2 mit den Zeiten von Sensor 2, auch bei Status OFF. I - aktiviert 0 - deaktiviert
