Bedienfeld¶

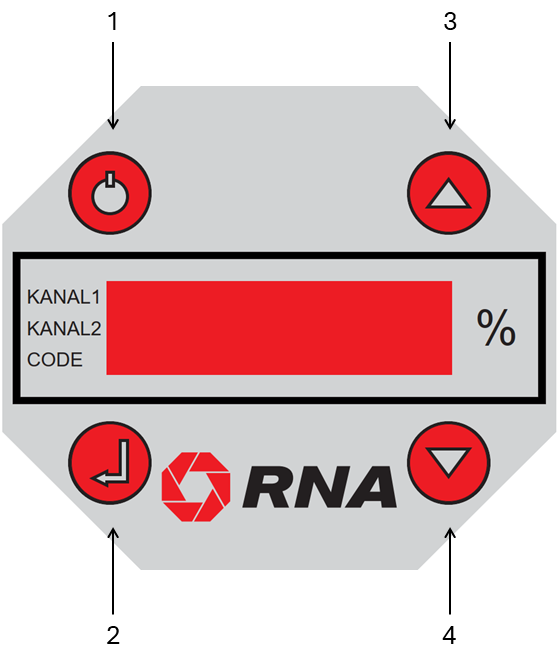

Die Komponente vom Typ ESK2002 verfügt über ein Foliendisplay mit Tastern zur Anzeige und Einstellung diverser Parameter.

1	An / Aus	Alle angeschlossenen Geräte werden abgeschaltet. Im Display wird „OFF“ angezeigt.
2	ENTER-Taste	Auswahl des zu ändernden Parameter, Bestätigung der eingestellten Werte
3 / 4	Pfeil-Tasten	Navigation durch die Parameter, Einstellen der Parameterwerte

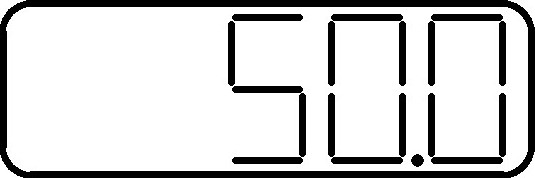

Standardanzeige
	Nach Einschalten des Steuergerätes erscheint nach kurzer Zeit die Betriebsanzeige und es wird die eingestellte Förderleistung von Kanal 1 angezeigt
Alternativanzeige
	Das Gerät wurde mit der an/aus-Taste des Bedienfelds ausgeschaltet, alle Funktionen sind gesperrt

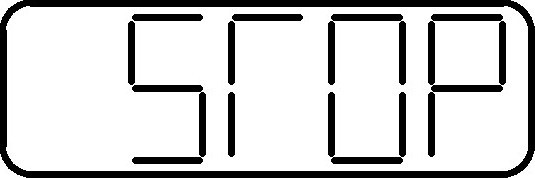

	Die externe Freigabe ist aktiviert, aber das Signal liegt nicht an

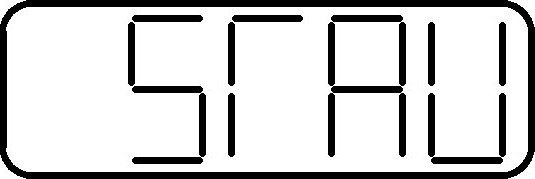

	Der Sensor zur Stauüberwachung ist belegt, Kanal 1 wurde ausgeschaltet
	Es liegt mindestens eine Fehlermeldung vor

Bedienung

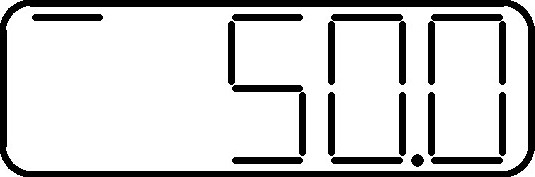

	Ändern der Förderleistung in der Betriebsanzeige 1) Mit den Pfeiltasten den gewünschten Kanal wählen. (Codiert durch Balken im ersten Segment) 2) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt 3) Mit den Pfeiltasten die Fördergeschwindigkeit einstellen 4) ENTER-Taste betätigen -> Eingabe wird abgeschlossen, der Dezimalpunkt blinkt nicht mehr Hinweis: Funktion kann im Parametermenü gesperrt werden

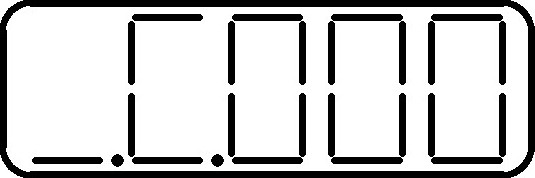

	Aufruf der Parameterlisten 1) Mit den Pfeiltasten die Codeanzeige wählen. 2) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt 3) Code der entsprechenden Parameterliste eingeben 4) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt nicht mehr. Die Parameterliste wurde ausgewählt
	Ändern von Parametern 1) Mit den Pfeiltasten den Parameter auswählen 2) ENTER-Taste betätigen -> Der Dezimalpunkt blinkt 3) Mit den Pfeiltasten den Parameter einstellen 4) ENTER-Taste betätigen -> Eingabe wird abgeschlossen, der Dezimalpunkt blinkt nicht mehr
	Verlassen des Parametermenüs 1) Durch das Parametermenü scrollen bis „End“ in der Anzeige steht 2) ENTER-Taste betätigen -> Betriebsanzeige erscheint
