Inbetriebnahme

Die erste Inbetriebnahme sollte ohne Werkstücke erfolgen. Nach erfolgreicher Erstinbetriebnahme kann ein Probelauf mit Werkstücken erfolgen.

Warnung

Vor dem ersten Einschalten ohne angeschlossenen Antrieb ist zu prüfen, dass

• die verwendete Stromversorgung den Anschlussdaten des verwendeten Steuergerätes entspricht

• die Komponente keine Beschädigungen aufweist

• die Komponente ordnungsgemäß befestigt und ausgerichtet wurde

• die Komponente ordnungsgemäß in die Gesamtanlage integriert und korrekt ausgerichtet wurde, frei steht, bei Schwingung keine anderen Gegenstände berührt und die Übergänge zu weiteren Komponenten störungsfrei sind

• alle elektrischen und mechanischen Schutz- und Sicherheitseinrichtungen einwandfrei funktionieren

• bei der Erstinbetriebnahme, der Inbetriebnahme nach Reparaturarbeiten oder dem Austausch von Steuergeräten / Antrieben, die minimale Leistung am Steuergerät eingestellt ist

Warnung

Vor dem ersten Einschalten mit angeschlossenem Antrieb ist zu prüfen, dass

• alle Transportsicherungen entfernt wurden

• sich keine Werkstücke im System befinden und Verschmutzungen entfernt wurden

• das Anschlusskabel korrekt an das Steuergerät angeschlossen wurde

• das Steuergerät entsprechend der Vorgabe eingestellt wurde

Bemerkung

Medienversorgung

Eine ausreichende und stabile Versorgung mit allen notwendigen Medien (Strom, Druckluft etc.) ist sicherzustellen und zu prüfen.

Bemerkung

Komplettsysteme

Bei Steuergeräten, die als komplett eingerichtetes System inkl. Antrieben und Transportschiene ausgeliefert werden, ist bereits ab Werk die optimale Förderleistung eingestellt. Im Falle eines Drehknopfes am Steuergerät ist diese auf der Skala mit einem roten Pfeil gekennzeichnet.

Betriebsarten

Die Betriebsart muss entsprechend der Auslegung des Antriebes gewählt werden. RNA - Schwingantriebe sind mechanische Federschwinger, die je nach Gewicht und / oder Baugröße auf eine Schwingfrequenz nahe der Netzfrequenz oder nahe der doppelten Netzfrequenz eingerichtet werden.

Daher sind 2 Betriebsarten möglich.

	Netzfrequenz 50 Hz	Netzfrequenz 60 Hz
Betriebsart 1 Halbwellenbetrieb Der Schwingantrieb arbeitet mit der Netzfrequenz	Schwingfrequenz 50 Hz \(≙\) 3000 min \(⁻¹\)	Schwingfrequenz 60 Hz \(≙\) 3600 min \(⁻¹\)
Betriebsart 2 Vollwellenbetrieb Der Schwingantrieb arbeitet mit der doppelten Netzfrequenz	Schwingfrequenz 100 Hz \(≙\) 6000 min \(⁻¹\)	Schwingfrequenz 120 Hz \(≙\) 7200 min \(⁻¹\)

Wichtig

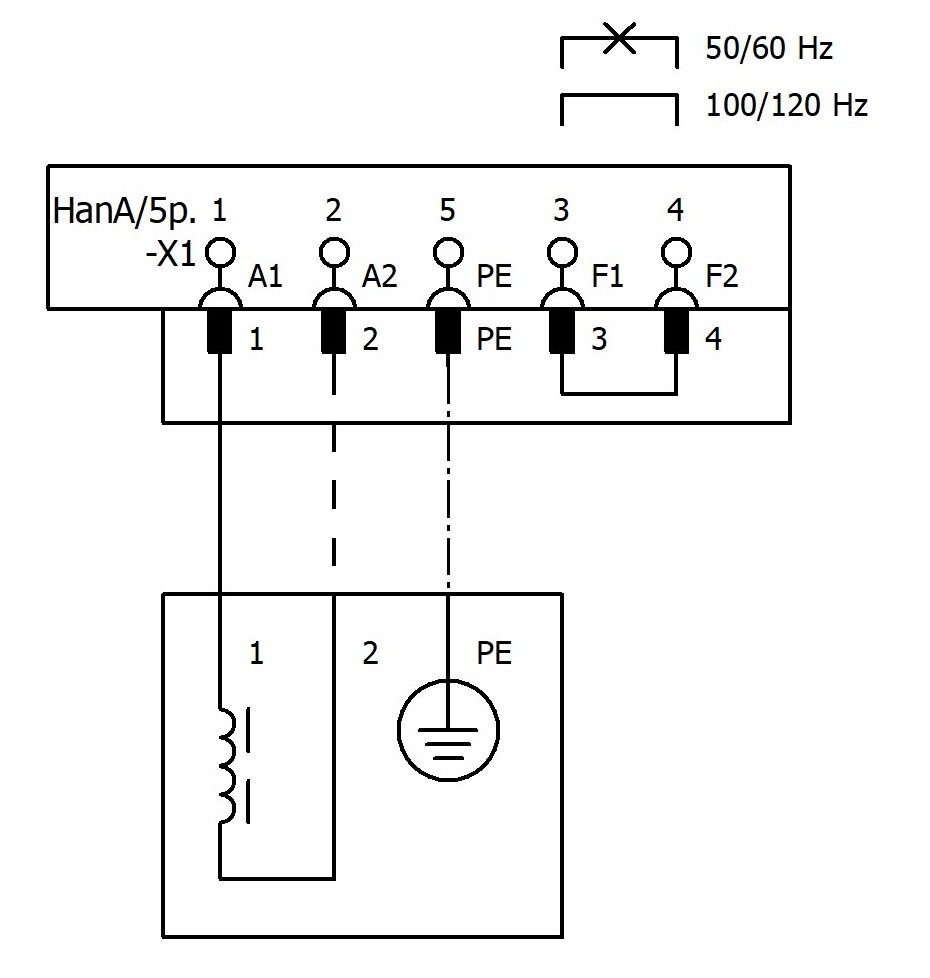

Die Auswahl der Betriebsart erfolgt durch eine Drahtbrücke im Antriebsstecker, zwischen Pin 3 und 4

• entfällt bei 50/60 Hz

• erforderlich bei 100/120 Hz

Warnung

Eine falsche Einstellung der Betriebsart kann zur Beschädigung der Komponente und Gefährdung von Personen führen.

Bemerkung

RNA-Schwingantriebe werden immer mit einem Stecker ausgeliefert, der bereits eine Betriebsartkodierung enthält. Die Stecker werden entsprechend ihrer Kodierung farblich gekennzeichnet. Weitere Informationen dazu sind in der Betriebsanleitung des jeweiligen Schwingantriebes zu finden.

Ausgangsspannung prüfen

In einigen Fällen kann es nötig sein, den Ausgangsstrom bzw. die Ausgangsspannung zu messen. Dies ist nicht zwingend erforderlich.

Gefahr

Diese Messung erfordert den Einsatz qualifizierten Fachpersonals. Nach der Messung ist das Steuergerät mit größter Sorgfalt in den ursprünglichen Zustand zu bringen, da sonst die Betriebserlaubnis erlischt!

Bemerkung

Das Messgerät muss für Echt-Effektivwert-Messung (True-RMS) ausgelegt sein, andere Messgeräte zeigen Zufallswerte an. Die Ausgangsspannung kann nur bei angeschlossenen Schwingantrieb gemessen werden! Der Laststecker muss eingesteckt sein, da sonst unter Umständen in der falschen Betriebsart gemessen wird.

Das Messen der Ausgangsspannung und des Ausgangsstroms wird mit Hilfe des Messadapters ESZ-02 (siehe Zubehör) wesentlich vereinfacht. Der Messadapter ist mit entsprechenden Steckern ausgerüstet, und kann so sehr einfach zwischen Steuergerät und Schwingantrieb geschaltet werden. Durch den Einsatz von Dreheisenmessinstrumenten, ist die Messung des Echten Effektivwertes sichergestellt.

Anschlussmöglichkeiten

Externe Freigabe

In der Werkseinstellung wird der Antrieb mit dem Zuschalten der Netzspannung ein-/ ausgeschaltet. Über die externe Freigabe besteht die Möglichkeit den Antrieb durch eine übergeordnete Steuerung zu steuern.

Die Signale werden am Stecker XS4 zur Verfügung gestellt. Dabei ist die Belegung des verpolungssicheren Einganges zu beachten. Der Pegel des Freigabesignals muss 16…30 V DC betragen.

-XS4: Stecker (M16, 12polig)
Pin E	GND (extern) für ext. Freigabe
Pin D	ext. Freigabe Kanal 1
Pin C	ext. Freigabe Kanal 2
Pin L	ext. Freigabe Kanal 3

Anschließend ist die Freigabe im Parametermenü einzustellen.

Wichtig

Die Kabellänge darf nicht mehr als 10m betragen. Das Kabel nicht in unmittelbarer Nähe zu energiereichen Schalteinrichtungen oder starken Störfeldern verlegen.

Statusausgänge

Die Komponente vom Typ ESK2002 stellt zwei verschiedene Statusmeldungen zur Verfügung:

• BEREIT: Das Signal wird parallel zum Netzschalter ein- und ausgeschaltet

• AKTIV Das Signal wird parallel zum Leistungsausgang des Steuergeräts ein- und ausgeschaltet

Die Signale werden am Stecker XS4 zur Verfügung gestellt. Dabei ist die Belegung der verpolungssicheren potentialfreien Ausgänge zu beachten.

-XS4: Stecker (M16, 12polig)
Pin G	24V DC (extern)
Pin H	Aktiv Kanal 1
Pin J	Aktiv Kanal 2
Pin K	Aktiv Kanal 3
Pin M	Bereit

Relaisausgänge

Die Komponente vom Typ ESK2002 verfügt über zwei Statusrelais mit unterschiedlicher Funktion.

• K1: Arbeitet standardmäßig parallel zum Statusausgang AKTIV von Kanal 1

• K2: Arbeitet entweder zur verzögerten Abschaltung (4s) einer Blasluft oder als Zyklusüberwachung für einen der beiden Sensorkanäle

Zum Anschluss muss eine der M16-Verschraubungen auf der rechten Geräteseite durch eine Kabelverschraubung ersetzt werden. Anschließend kann die rechte Geräteseite geöffnet und das Kabel an der internen Klemmleiste angeschlossen werden.

Klemmleiste
Phase - Netzspannung (intern)	Pin 13
Neutral - Netzspannung (intern)	Pin 14
Schutzleiter	Pin PE
K1 (potentialfrei)	Pin 21 NC, Pin 22 C, Pin 23 NO
K1 (Schließer)	Pin 24 115/230 V
K2 (potentialfrei)	Pin 26 NC, Pin 27 C, Pin 28 NO
K2 (Schließer)	Pin 25 115/230 V

Die detailierten Einstellmöglichkeiten sind dem Parametermenü zu entnehmen.

Sensoreingänge

In der Komponenty vom Typ ESK2002 sind zwei Sensoreneingänge integriert. Damit können die folgenden Funktionen realisiert werden:

• Staukontrolle

• Füllstandskontrolle

• Zyklusüberwachung sowie andere Überwachungsaufgaben

Es gelten die folgenden grundsätzlichen Festlegungen:

• Sensoreingang 1 wirkt auf Kanal 1, sofern im Menü C 006 nichts anderes programmiert ist

• Sensoreingang 2 wirkt auf Kanal 2

• Wenn die Funktion Staukontrolle benötigt wird ist der Sensoreingang 1 hierfür reserviert

• Die Sensoreingänge werden nur ausgewertet, wenn diese aktiviert sind. Siehe hierzu: Parametermenü

Die Signale werden am Stecker XS3 angeschlossen. Dabei ist die Belegung des Eingangs zu beachten.

-XS3: Buchse (M16, 5polig)
Pin 1	Sensoreingang 2
Pin 2	24 V DC (intern)
Pin 3	20 mA (intern)
Pin 4	Sensoreingang 1
Pin 5	GND (intern)

Zum vereinfachten Anschluss von 2 Sensoren ist ein entsprechender Y-Adapter im Zubehör erhältlich.

Wichtig

Die Sensoreingänge sind intern mit einem Pull-Up Widerstand versehen. Der unbeschaltete Zustand ist immer HIGH. Bei Verwendung von PNP Sensoren kann es deshalb notwendig sein, zwischen dem Sensoreingang (Pin 1/4) und GND (Pin 5) einen 10 kOhm Widerstand zu verbauen. Beim Anschluss von potentialfreien Kontakten sind diese zwischen Eingang (Pin 1/4) und GND (Pin 5) anzuschließen.
