Geräteanschlüsse¶

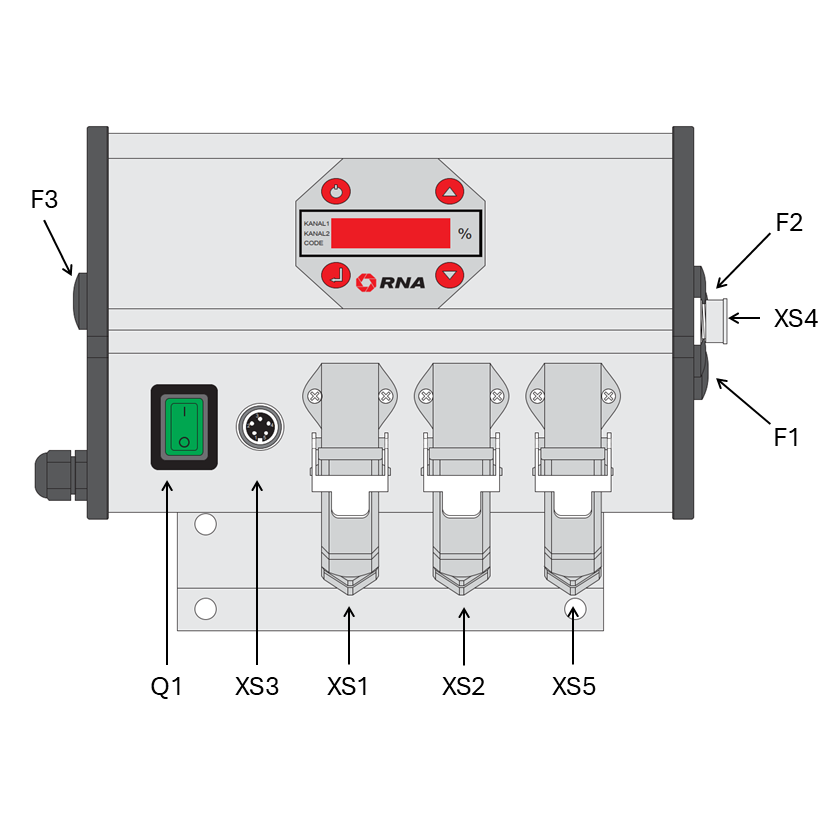

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
Q1 |
Netzschalter |
|
XS1 |
Anschluss für Schwingförderer (<10 A) |
Buchse (Harting, 4polig)
Pin 1: A1
Pin 2: A2
Pin 3: Betriebsart Codierung
Pin 4: Betriebsart Codierung
Pin 5: Schutzleiter
|
XS2 |
Anschluss für Schwingförderer oder Wechselstrommotor (<4 A) |
Buchse (Harting, 4polig)
Pin 1: A1
Pin 2: A2
Pin 3: Betriebsart Codierung
Pin 4: Betriebsart Codierung
Pin 5: Schutzleiter
|
XS5 |
Anschluss für Schwingförderer oder Wechselstrommotor (<4 A) |
Buchse (Harting, 4polig)
Pin 1: A1
Pin 2: A2
Pin 3: Betriebsart Codierung
Pin 4: Betriebsart Codierung
Pin 5: Schutzleiter
|
XS3 |
Sensoreingänge |
Buchse (M16, 5polig)
Pin 1: Sensor 2 (Pull-Up)
Pin 2: 24 V (intern)
Pin 3: 20 mA (intern)
Pin 4: Sensor 1 (Pull-Up)
Pin 5: GND (intern)
|
XS4 |
Statusausgänge / Freigabeeingänge |
Stecker (M16, 12polig)
Pin C: ext. Freigabe Kanal 2
Pin D: ext. Freigabe Kanal 1
Pin E: GND (extern)
Pin G: 24V (extern)
Pin H: Aktiv Kanal 1
Pin J: Aktiv Kanal 2
Pin K: Aktiv Kanal 3
Pin L: ext. Freigabe Kanal 3
Alle anderen Anschlüsse sind ohne Funktion
|
F1 |
Sicherung Kanal 1 |
M10 A/ 250 V AC |
F2 |
Sicherung Kanal 2 |
M4 A/ 250 V AC |
F3 |
Sicherung Kanal 3 |
M4 A/ 250 V AC |
Interne Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
X |
Interne Klemmleiste |
1 : Netzanschluss Phase
2 : Netzanschluss Neutral
7 : Netzanschluss Schutzleiter
13/13 : Phase nach Netzschalter
14/14 : Neutral nach Netzschalter
PE : Schutzleiter
21 : Relais K1: NC
22 : Relais K1: C
23 : Relais K1: NO
24 : Relais K1: Schließer 115/ 230 V AC
25 : Relais K2: Schließer 115/ 230 V AC
26 : Relais K2: NC
27 : Relais K2: C
28 : Relais K2: NO
|
F4 |
Sicherung Netzanschluss |
T20 A/ 250 V AC |
F5 |
Sicherung Steuerung |
M2 A/ 250 V AC |
