Funktionsbeschreibung

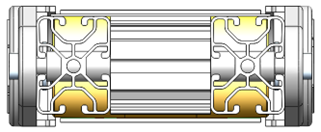

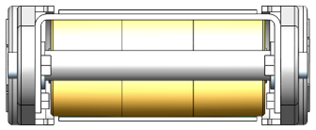

Förderbänder vom Typ FP120 bestehen aus einem speziellen Aluminium-Nutenprofil (FP120) oder aus einem gebogenen Blechprofil (FK 120).

FP120	FK120

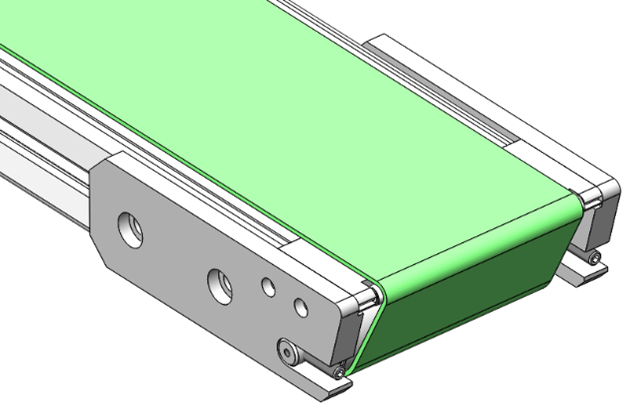

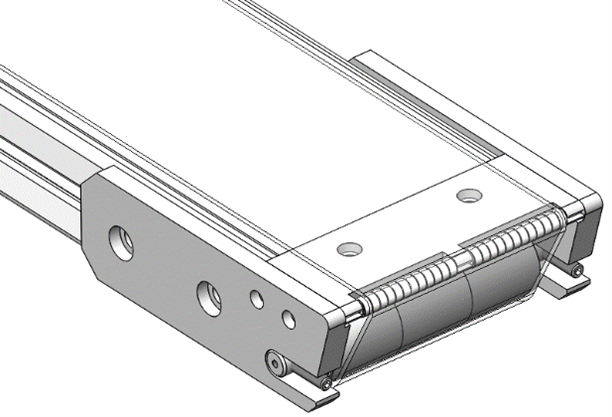

Die Förderbänder können bis zu einer Gurtbreite von 200mm ein- und auslaufseitig mit Messerkanten ausgerüstet werden. Bei Einsatz einer Messerkante kann der Antrieb nicht an dieser Stelle montiert werden. Das Band kann über die unter der Messerkante angeordneten Umlenkrolle bzgl. Spannung und Bandlauf eingestellt werden.

Für den Antrieb steht eine Vielzahl von Motoren für konstante und regelbare Geschwindigkeiten zur Verfügung. Der Antrieb kann entweder am Bandanfang bzw. Bandende oder in der Bandmitte angeordnet sein. Die Antriebe können in unterschiedlicher Weise an das Förderband angebaut werden. Die Steuerung des Förderbandes erfolgt abhängig vom Motortyp über Motorschutzschalter, Steuergeräte ohne Drehzahlregelung oder frequenzgeregelte Steuergeräte.

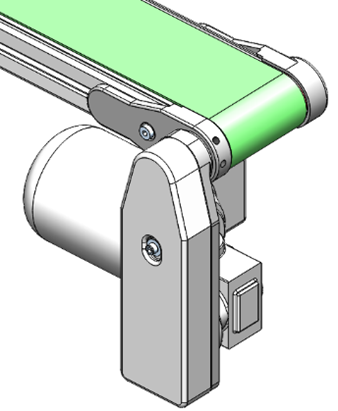

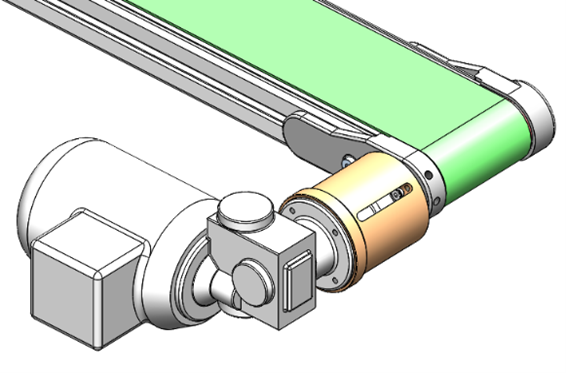

Kettenantrieb	Direktantrieb mit elastischer Kupplung	Direktantrieb ohne Kupplung

Die Antriebe können nach lösen der Gewindestifte um die Antriebsrolle gedreht werden, so dass die Motorposition variabel ist. Die Fixierung erfolgt wieder durch die Gewindestifte. Bei der Verstellung beim Kettenantrieb kann sich die Kettenspannung ändern, sodass diese vor Inbetriebnahme grundsätzlich zu prüfen und einzustellen ist.

Laschen mit Kantenschutz	Laschen ohne Kantenschutz

Die Laschen der Umlenkung können mit und ohne Kantenschutz ausgeführt sein. Laschen ohne Kantenschutz sind in den Abmessungen kleiner und werden verwendet, wenn Teile oder Seitenführungen über die Laschen hinausragen oder bei Bändern für Bunkersysteme. Das Band kann über die Umlenkrolle bzgl. Spannung und Bandlauf eingestellt werden.

Angepasst an die jeweilige Anwendung werden die Förderbänder in unterschiedlichen Ausführung mit diversem Zubehör versehen.

Bemerkung

Weiteres Zubehör wie Stollengurte, Anti-Rutsch-Gurte, Reversierbänder, Knickbänder, ESD-Ausführung, Pharma-Ausführung, getrennte Bandkörper, Seitenführungen, Höhenabdeckungen, Dichtleisten, Stützrollen, Spannstationen, Schmutzauffangwannen, verschiedene Ständer usw. entnehmen Sie bitte unserem Förderband-Katalog oder wenden Sie sich an unseren Vertrieb.

Bemerkung

Informationen zu den Steuergeräten entnehmen Sie bitte der Montage- und Betriebsanleitung des jeweiligen Steuergerätes.
