Geräteanschlüsse¶
Bemerkung
Bis zur Seriennummer AA889494 wurden die Steckverbinder „X21“ und „X22“ mit Buchsen ausgeführt. Die Pin-Belegung ist in beiden Ausführungen identisch.

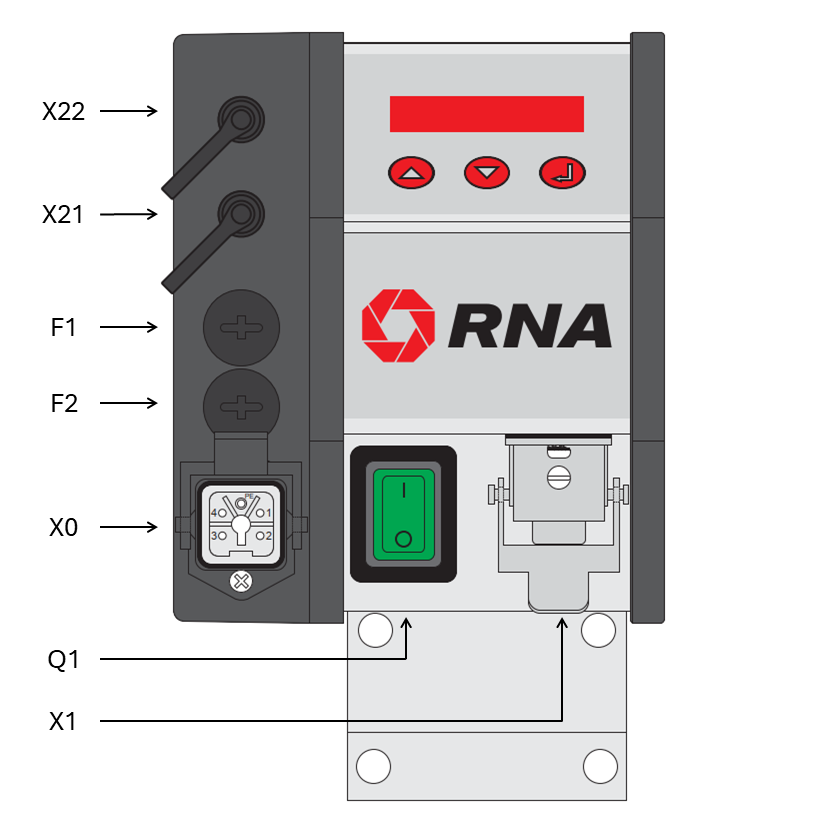

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
Q1 |
Netzschalter |
|
X0 |
Netzeingangsstecker |
Stecker (Harting, 5polig)
Pin 1: Phase
Pin 2: Neutralleiter
Pin 3: nicht belegt
Pin 4: nicht belegt
Pin PE: Schutzleiter
|
X1 |
Anschluss für Schwingförderer |
Stecker (Harting, 4polig)
Pin 1: A1
Pin 2: A2
Pin 3: Betriebsart Codierung
Pin 4: Betriebsart Codierung
Pin 5: Schutzleiter
|
X21 |
Freigabeeingang |
Stecker (M8, 4polig)
Pin 1: nicht belegt
Pin 2: nicht belegt
Pin 3: GND (extern)
Pin 4: Freigabe
|
X22 |
Statusausgang |
Stecker (M8, 4polig)
Pin 1: 24V DC (extern)
Pin 2: Bereit
Pin 3: nicht belegt
Pin 4: Aktiv
|
F1 |
Sicherung |
M6,3 A/ 250 V AC |
F2 |
Sicherung |
M6,3 A/ 250 V AC |
