Geräteanschlüsse¶

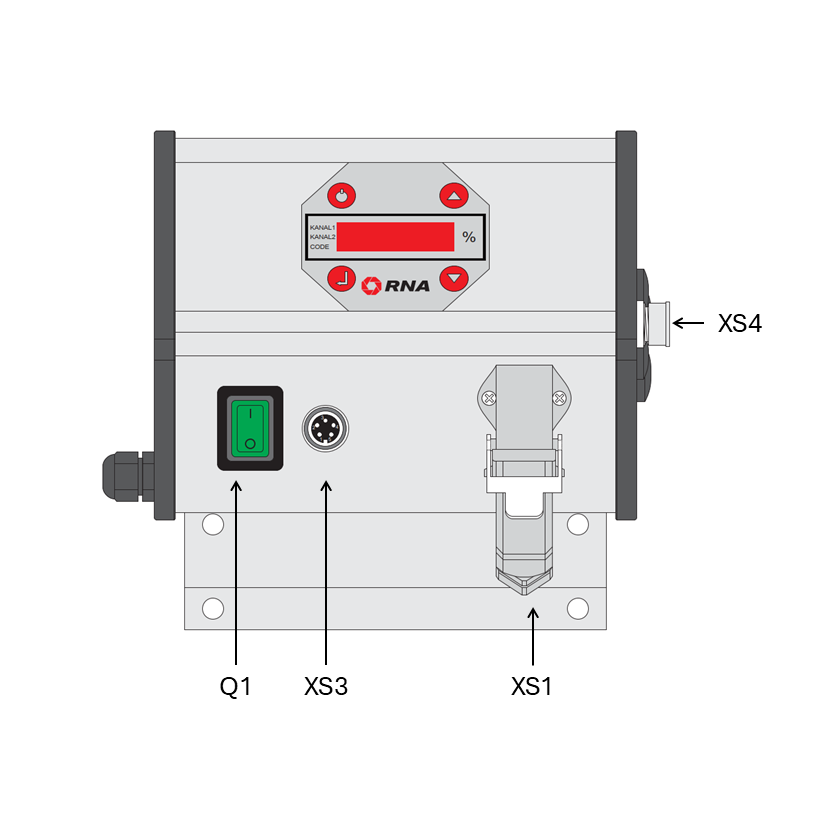

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
Q1 |
Netzschalter |
|
XS1 |
Anschluss für Schwingförderer |
Buchse (Harting, 4polig)
Pin 1: A1
Pin 2: A2
Pin 3: Betriebsart Codierung
Pin 4: Betriebsart Codierung
Pin 5: Schutzleiter
|
XS3 |
Sensoreingänge |
Buchse (M16, 5polig)
Pin 1: Sensor 2 (Pull-Up)
Pin 2: 24 V (intern)
Pin 3: 20 mA (intern)
Pin 4: Sensor 1 (Pull-Up)
Pin 5: GND (intern)
|
XS4 |
Statusausgänge / Freigabeeingänge |
Stecker (M16, 7polig)
Pin 1: nicht belegt
Pin 2: ext. Freigabe Eingang
Pin 3: ext. Freigabe GND (extern)
Pin 4: Aktiv 24V (extern)
Pin 5: Aktiv Ausgang
Pin 6: Bereit 24V (extern)
Pin 7: Bereit Ausgang
|
Interne Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
Q1 |
Netzschalter |
Netzanschluss Phase
Netzanschluss Neutral
Netzanschluss Schutzleiter
|
S403 |
Klemmleiste |
1 : Phase nach Netzschalter
2 : Neutral nach Netzschalter
|
S100 |
Klemmleiste |
1 : Relais K1: C
2 : Relais K1: NO
3 : Relais K1: NC
|
Option |
Klemmleiste |
1 : 2. Geschwindigkeit Eingang
2 : 2. Geschwindigkeit GND (extern)
3 : Stau 24V DC (extern)
4 : Stau Ausgang
5 : externer Sollwert 10 V DC (intern)
6 : externer Sollwert Eingang
7 : externer Sollwert GND (intern)
|
F1 |
Sicherung Kanal 1 |
T 4 A/ 250 V AC |
