Bedienfeld

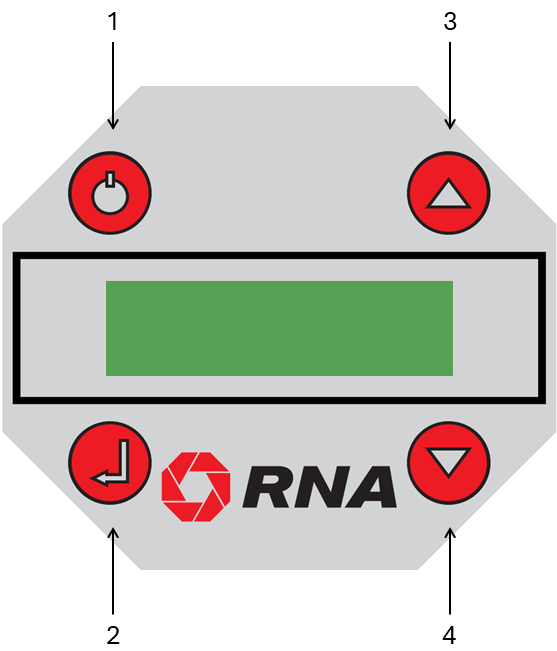

Das ESR2500/2800 verfügt über eine Bedienfolie zur Anzeige und Einstellung diverser Parameter.

1	An / Aus	Alle angeschlossenen Geräte werden abgeschaltet. Im Display wird „OFF“ angezeigt
2	ENTER-Taste	Auswahl des zu ändernden Parameter, Bestätigung der eingestellten Werte
3 / 4	Pfeil-Tasten	Navigation durch die Parameter, Einstellen der Parameterwerte

Anzeige

Das Hauptmenü besteht aus drei Seiten: „Status“, „Info“, „Erweitert“.

Status

Zeile 1

• Geschwindigkeit in %

• Modus:

  • A - Automatik

  • M - Manuell

Zeile 2

• Status:

  • Aus - Der Förderer wurde durch die An/ Aus Taste angehalten

  • Bereit - Der Förderer ist durch eine externe Quelle angehalten (Stausensor, Freigabe, etc.)

  • Ein - Der Förderer ist in Betrieb

  • Störung - Es liegt eine Störung vor

• „*“ gefolgt von „1“,“2“ oder „R“

  • 1 - Sensor 1 hat das Gerät abgeschaltet

  • 2 - Sensor 2 hat das Gerät abgeschaltet

  • R - Freigabe hat das Gerät abgeschaltet

  • keine Anzeige - Förderer läuft

• „>“ wird angezeigt wenn die Geschwindigkeit extern gesteuert wird gefolgt von einem Code

  • HS - Geschwindigkeit ist auf hohe Geschwindigkeit eingestellt

  • LS - Geschwindigkeit ist auf niedrige Geschwindigkeit eingestellt

  • AN - Geschwindigkeit wird von der Analogen Eingabe gesteuert

  • FB - Option

Info

Bemerkung

Die dargestellten Werte sind gemessene Werte

Zeile 1

• Ausgangsspannung

• Ausgangsstrom

Zeile 2

• Ausgangsleistung

• Ausgangsfrequenz

Erweitert

Diese Seite ermöglicht den Zugriff auf die beiden Einstellmenüs durch Eingabe des entsprechenden Passworts. Das Passwort kann im entsprechenden Menü geändert werden, bei Verlust des Passworts muss ein Werks-Reset durchgeführt werden.

Passwörter:

• Einstellungsmenü : Standardpasswort 1000

• Kalibriermenü : Standardpasswort 2000

Bedienung

Ändern der Förderleistung in der Betriebsanzeige	1) Mit den Pfeiltasten zur Status-Seite 2) ENTER-Taste betätigen -> Klammern erscheinen um den Parameter 3) Mit den Pfeiltasten die Fördergeschwindigkeit einstellen 4) ENTER-Taste betätigen -> Eingabe wird abgeschlossen, die Klammern verschwinden
Aufruf der Menüs	1) Mit den Pfeiltasten zur Erweitert-Seite 2) ENTER-Taste betätigen -> Passwort-Seite erscheint 3) Passwort eingeben 4) ENTER-Taste betätigen -> Das entsprechende Menü erscheint
Ändern von Parametern	1) Mit den Pfeiltasten das Parametermenü auswählen 2) ENTER-Taste betätigen 3) Mit den Pfeiltasten den Parameter auswählen 4) ENTER-Taste betätigen -> Klammern erscheinen um den Parameter 5) Mit den Pfeiltasten den Parameter einstellen 6) ENTER-Taste betätigen -> Eingabe wird abgeschlossen, Klammern verschwinden
Verlassen des Parametermenüs	1) Durch das Parametermenü scrollen bis „X <——– X „ in der Anzeige steht 2) ENTER-Taste betätigen -> vorgelagertes Menü oder Hauptanzeige erscheint
