Geräteanschlüsse

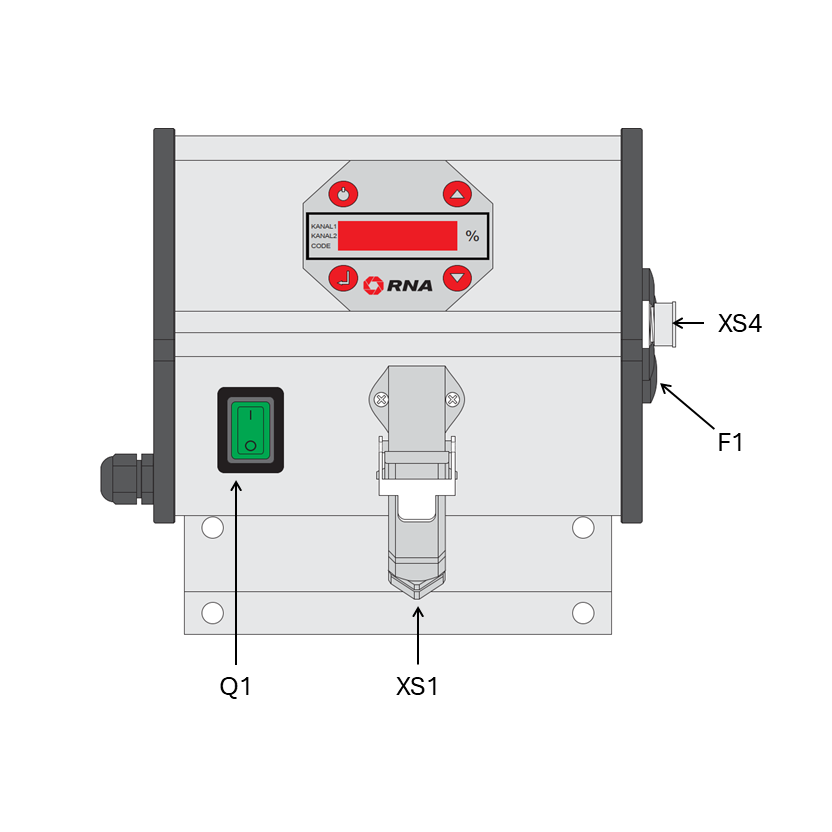

Abb. 1 Darstellung der externen Anschlüsse

Externe Anschlüsse
Bezeichnung	Funktion	Ausführung
Q1	Netzschalter
XS1	Anschluss für Schwingförderer (<10 A)	Buchse (Harting, 4polig) Pin 1: A1 Pin 2: A2 Pin 3: Betriebsart Codierung Pin 4: Betriebsart Codierung Pin 5: Schutzleiter
XS4	Statusausgänge / Freigabeeingänge	Stecker (M16, 12polig) Pin 1: nicht belegt Pin 2: ext. Freigabe Eingang Pin 3: ext. Freigabe GND (extern) Pin 4: Aktiv 24V (extern) Pin 5: Aktiv Ausgang Pin 6: Bereit 24V (extern) Pin 7: Bereit Ausgang
F1	Sicherung Kanal 1	M10 A/ 250 V AC

Interne Anschlüsse
Bezeichnung	Funktion	Ausführung
X	Interne Klemmleiste	1 : Netzanschluss Phase 2 : Netzanschluss Neutral 7 : Netzanschluss Schutzleiter 13/16 : Phase nach Netzschalter 14/15 : Neutral nach Netzschalter 11/12 : Schutzleiter
F5	Sicherung Steuerung	M2 A/ 250 V AC
