Geräteanschlüsse¶

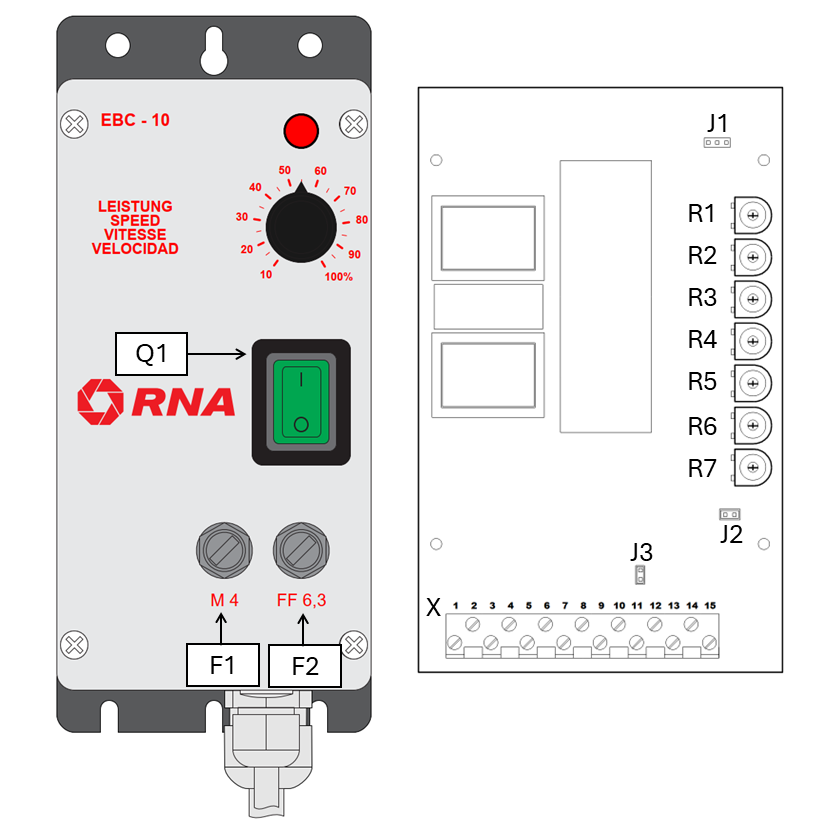

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
Q1 |
Netzschalter |
|
XS1 (nur bei S Variante) |
Anschluss für Motor |
Buchse (Harting, 6polig)
Pin 1: A1
Pin 2: A2
Pin 3: T1
Pin 4: T2
Pin 5: nicht belegt
Pin 6: nicht belegt
Pin PE: Schutzleiter
|
F1 |
Sicherung |
M 4 A/ 250 V AC |
F1 |
Sicherung |
FF 6,3 A/ 250 V AC |
Interne Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
X |
Interne Klemmleiste |
10 : externe Freigabe (potentialfrei)
11 : externe Freigabe (potentialfrei)
12 : externe Freigabe Eingang (24 V DC)
13 : externe Freigabe GND (extern)
14 : Aktiv Ausgang
15 : Aktiv 24 V DC (extern)
|
J1 |
Jumper |
Sollwert Potentiometer (Frontplatte) |
J2 |
Jumper |
Störungsanzeige (Frontplatte) |
J3 |
Jumper |
Umschaltung der externen Freigabe |
R1 |
Potentiometer (N min) |
minimale Drehzahl |
R2 |
Potentiometer (T ab) |
Ablaufzeit Bremsverzögerung |
R3 |
Potentiometer (T auf) |
Ablaufzeit Beschleunigungsverzögerung |
R4 |
Potentiometer (PI) |
Regeverhalten des Spannungsreglers |
R5 |
Potentiometer (I x R) |
Drehzahlstabilisierung |
R6 |
Potentiometer (N max) |
maximale Drehzahl |
R7 |
Potentiometer (I max) |
maximaler Ankerstrom |
