Bedienfeld¶

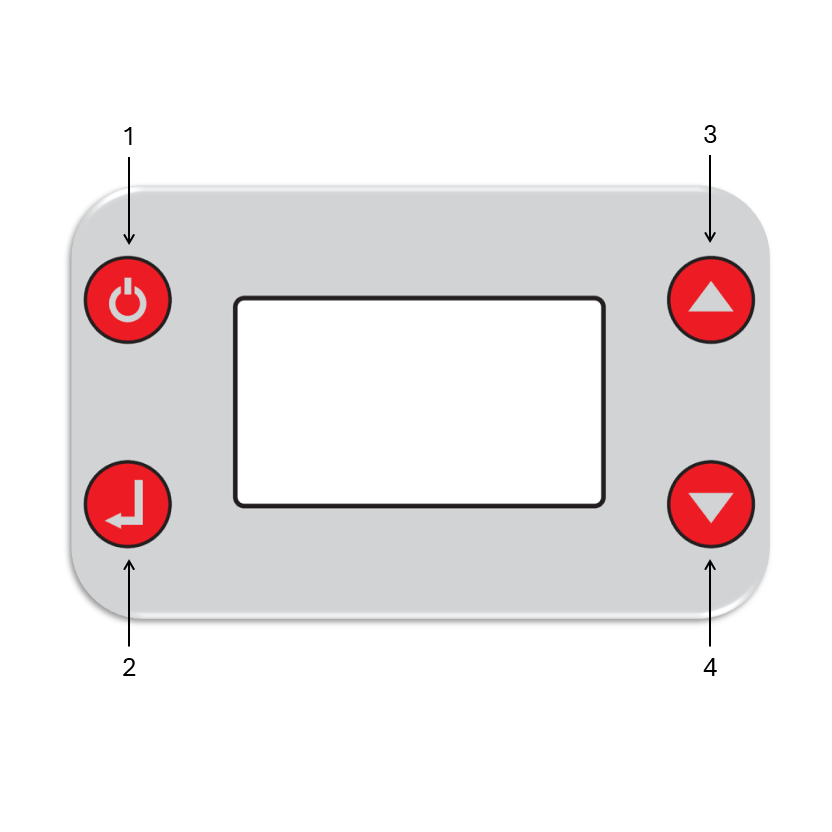

Die Komponente vom Typ SCF2000 verfügt über eine Bedienfolie zur Anzeige und Einstellung diverser Parameter.

1	An / Aus	Alle angeschlossenen Geräte werden abgeschaltet. Im Display wird „OFF“ angezeigt.
2	ENTER-Taste	Auswahl des zu ändernden Parameter, Bestätigung der eingestellten Werte
3 / 4	Pfeil-Tasten	Navigation durch die Parameter, Einstellen der Parameterwerte

Die Komponenty vom Typ SCF2000 verfügt über ein vierreihiges Text/Grafik Display. Die Betriebsanzeige ist wie folgt aufgebaut:

	Gerät befindet sich im OFF-Zustand. Alle Funktionen des Geräts sind abgeschaltet.
	Gerät befindet sich im RUN-Zustand. Der Leistungskanal läuft mit seiner eingestellten Stärke (Amplitude).
	Gerät befindet sich im STOP-Zustand. Der Leistungskanal ist ausgeschaltet.
	Gerät befindet sich im REMOTE-Zustand. Der Leistungskanal wird durch den externen Sollwert (Amplitude) eingestellt.
	Der Leistungskanal des Geräts steigt über einen bestimmten Zeitraum hinweg auf den eingestellten Wert (Amplitude) an.
	Der Leistungskanal des Gerätes läuft während einer eingestellten Zeitdauer herunter.
	Das Symbol zeigt, dass die nachfolgende Meldung eine Warn- oder eine Fehlermeldung ist.
	Warten, bis die Hardware einsatzbereit ist.
	Service freigeben oder der Produktionsprozess ist nicht vollständig. Z.B., weil die Parametrierung durch die Produktionssoftware nicht vollständig abgelaufen ist.
	Unterspannung Netz. Wenn die Hardware einsatzbereit ist, wird geprüft, ob genügend Versorgungsleistung für das Gerät zur Verfügung steht.
	Der Timer für die Zyklusüberwachung ist ohne Unterbrechung abgelaufen, und es wurde ein Alarm (Warnmeldung) ausgelöst.
	Die Leistungsfähigkeit des Gerätes ist erreicht. Das Gerät kann nicht mehr Leitung am Leistungskanal ausgeben.
	Die Stromgrenze ist erreicht. Das Gerät kann durch die Strombegrenzung keine weitere Leistung abgeben.
	Der Leistungskanal wird durch einen Sensor abgeschaltet.

Bedienung

Ändern der Förderleistung in der Betriebsanzeige	1) Mit den Pfeiltasten den Kanal anwählen. 2) Mit der Entertaste den Kanal auswählen. 3) Mit den Pfeiltasten den Wert ändern. 4) Mit der Entertaste bestätigen.
Aufruf der Parameterlisten	Beide Pfeiltasten 2 Sekunden lang gedrückt halten.
Ändern von Parametern	1) Mit den Pfeiltasten den Parametermenü auswählen 2) Entertaste betätigen 3) Mit den Pfeiltasten den Parameter auswählen 4) Entertaste betätigen 5) Mit den Pfeiltasten den Parameter ändern 6) Entertaste betätigen 7) Zurück auswählen für Rücksprung ins Obermenü.
Verlassen des Parametermenüs	1) So oft zurück springen bis man in der Hauptanzeige angekommen ist. oder 2) Beide Pfeiltasten 2 Sekunden lang gedrückt halten.
