Geräteanschlüsse¶

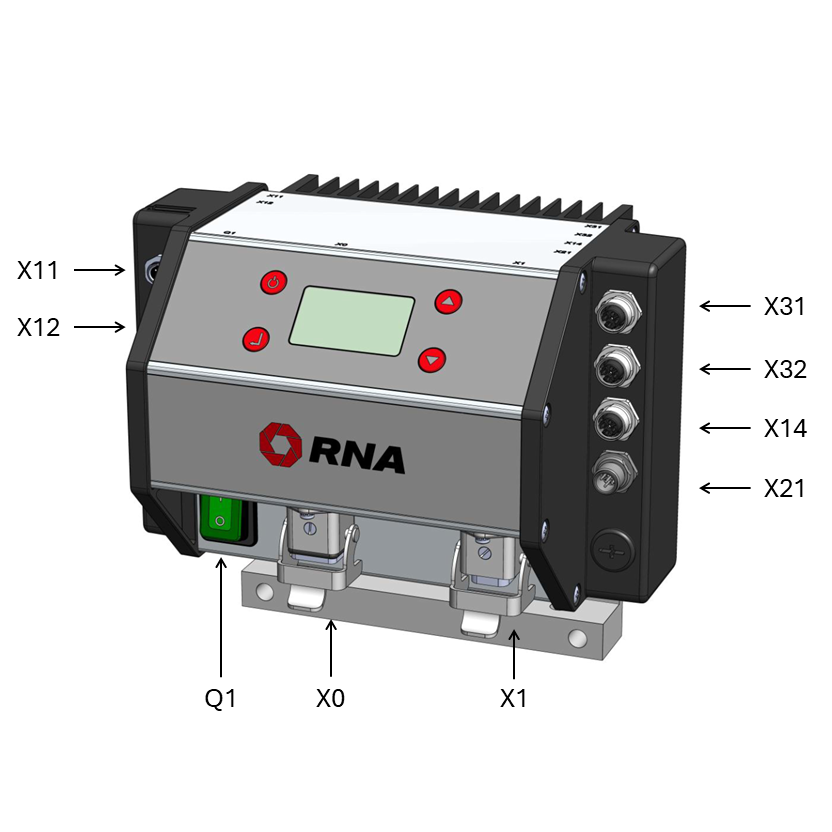

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
Q1 |
Netzschalter |
|
X0 |
Netzanschluss |
Stecker (Harting, 4polig)
Pin 1: L
Pin 2: N
Pin 3: nicht belegt
Pin 4: PE
|
X1 |
Anschluss für Schwingförderer (<10 A) |
Buchse (Harting, 8polig)
Pin 1: A1
Pin 2: A2
Pin 3-8: nicht belegt
Pin PE: Schutzleiter
|
X11 |
Sensoreingang 1 |
Buchse (M8, 3polig)
Pin 1: 24 V DC, 60 mA (intern)
Pin 3: GND (intern)
Pin 4: Sensoreingang
|
X12 |
Sensoreingang 2 |
Buchse (M8, 3polig)
Pin 1: 24 V DC, 60 mA (intern)
Pin 3: GND (intern)
Pin 4: Sensoreingang
|
X14 |
Schwingweitensensor |
Buchse (M12, 4polig)
Pin 1: 24 V DC (intern)
Pin 2: Sensoreingang
Pin 3: GND (intern)
Pin 4: nicht belegt
|
X21 |
Freigabeeingang / Statusausgang |
Stecker (M12, 5polig)
Pin 1: 24V DC (extern)
Pin 2: Statusausgang
Pin 3: GND (extern)
Pin 4: Freigabeeingang
|
X31 |
Magnetventil |
Buchse (M12, 5polig)
Pin 1: nicht belegt
Pin 2: nicht belegt
Pin 3: GND (intern)
Pin 4: Ausgang
Pin 5: Schutzleiter
|
X32 |
ST1 |
Buchse (M12, 5polig)
Pin 1: nicht belegt
Pin 2: nicht belegt
Pin 3: GND (intern)
Pin 4: Ausgang
Pin 5: Schutzleiter
|
Interne Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
X4 |
Leistung nach Hauptschalter |
1 : Phase
2 : Phase
3 : Neutral
4 : Neutral
5 : Schutzleiter
6 : Schutzleiter
7 : Relaiskontakt 1 (bis zu 230V)
8 : Relaiskontakt 2 (bis zu 230V)
|
X6 |
Externe Freigabe |
1 : 24V DC (intern)
2 : Eingang
|
X15 |
Sollwerteingang |
1 : 10 V DC (intern)
2 : Eingang
3 : GND (intern)
|
