Bedienfeld

Die Komponente vom Typ ESM3000 16A verfügt über eine Bedienfolie zur Anzeige und Einstellung diverser Parameter.

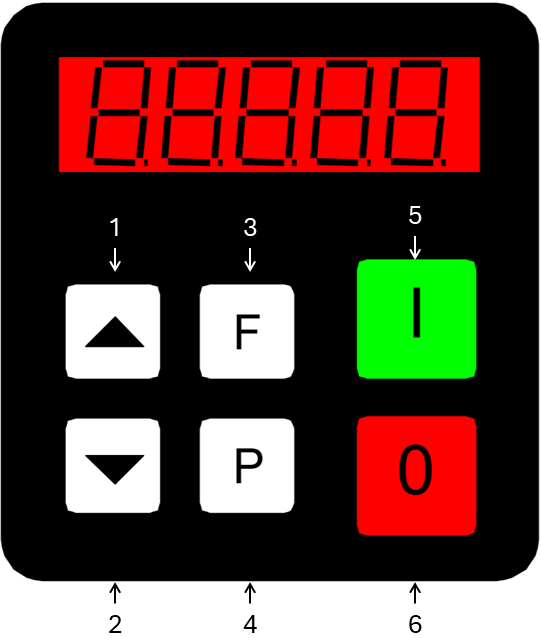

Abb. 6 Übersicht über die Bedienelemente

1 / 2	Pfeiltasten	Werte ändern
3	F-Taste	Menü zurück
4	P-Taste	Menü vor
5	Start-Taste	Start
6	Stopp-Taste	Stopp

… rubric:: Anzeige

Anzeige	Bedeutung
.Lo.Po	Initialisierungsphase, nach Einschalten der Netzspannung (linker Dezimalpunkt blinkt) Unterspannungsmeldung Netzspannung zu niedrig
90.0	Normalbetrieb: Anzeige des eingestellten Sollwertes der Förderleistung
STOP	Ausgang gesperrt über Freigabeeingang
OFF	Ausgang abgeschaltet über Tastatur („0“-Taste)
FULL	Ausgang abgeschaltet über Füllstandsteuerung (Stauschaltung)

Bedienung

Ändern der Förderleistung in der Betriebsanzeige	1) Zweimal P-Taste betätigen 2) Förderleistung mit Pfeiltasten einstellen 3) Einmal P-Taste drücken Hinweis: Funktion kann im Parametermenü gesperrt werden
Aufruf der Parameterlisten	1) Einmal P-Taste betätigen 2) Mit den Pfeiltasten Code eingeben 3) Einmal P-Taste betätigen
Ändern von Parametern	1) Mit der P- und F-Taste Parameter auswählen 2) Mit den Pfeiltasten den Parameter einstellen 3) Mit der P-Taste bestätigen
Verlassen des Parametermenüs	1) P-Taste betätigen bis Betriebsanzeige erscheint
