Geräteanschlüsse¶

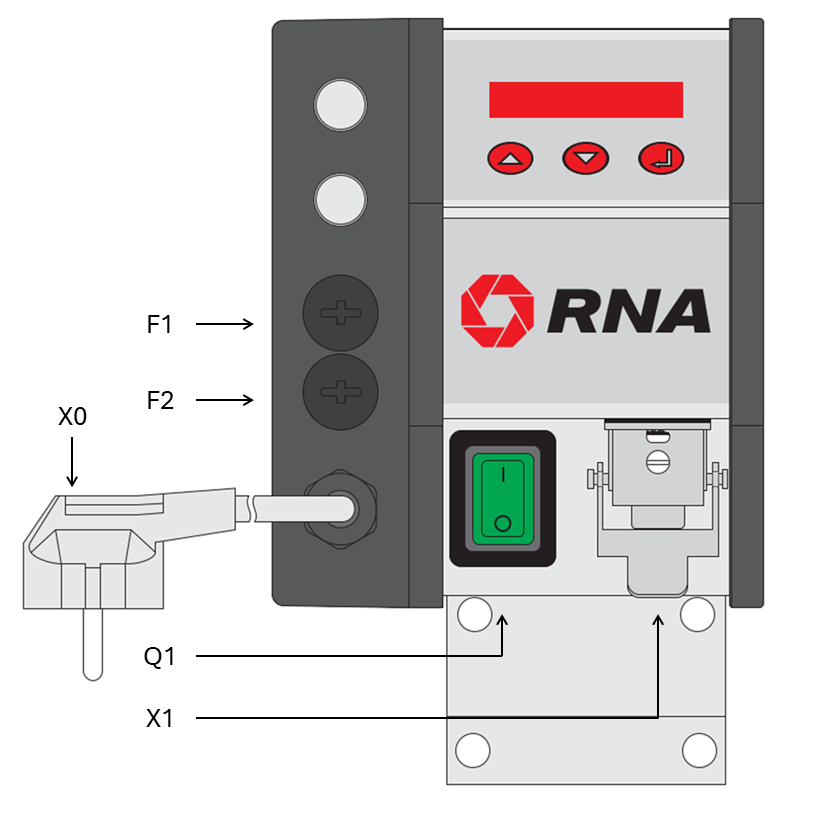

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
Q1 |
Netzschalter |
|
X0 |
Netzeingangsstecker |
|
X1 |
Anschluss für Schwingförderer |
Stecker (Harting, 4polig)
Pin 1: A1
Pin 2: A2
Pin 3: Betriebsart Codierung
Pin 4: Betriebsart Codierung
Pin 5: Schutzleiter
|
F1 |
Sicherung |
M6,3 A/ 250 V AC |
F2 |
Sicherung |
M6,3 A/ 250 V AC |
