Funktionsbeschreibung

Basis der Komponente vom Typ BU-W ist das Förderband FP120, dessen Bandkörper aus einem speziellen Aluminium-Nutenprofil besteht.

Als Antrieb können Motoren in Dreh- oder Wechselstromausführung gewählt werden, die am Bandanfang wahlweise links oder rechts montiert werden können.

_images/3D_Prinziskizze_BUW.png

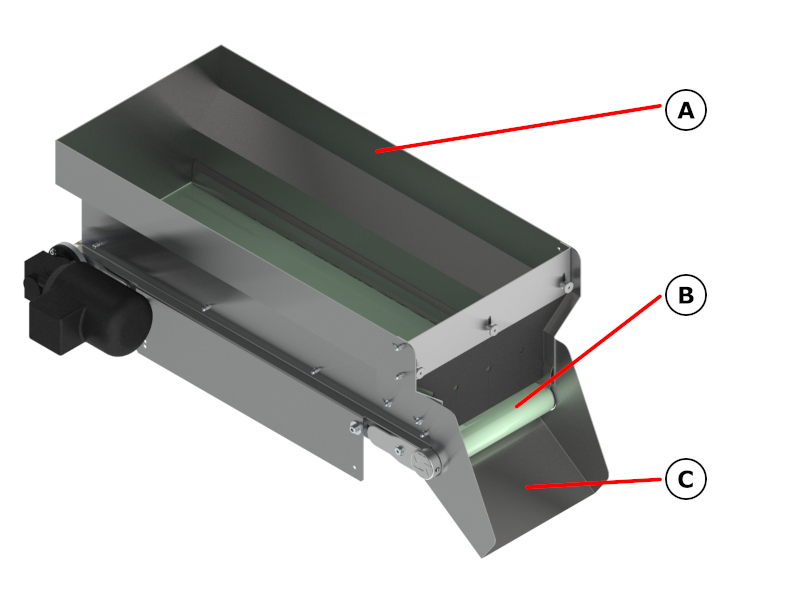

Abb. 1 Beispielhafte Darstellung auf Basis eines Bandbunkers vom Typ BU-W 50

Hauptbestandteile

A

Bunkerwanne

B

Gurt

C

Auslaufschütte

Die Aufbauten wie Bunkerwanne, Dichtleisten, Auslaufschütte und Schürze sind aus 1.4301 (VA) - außen gebürstet - hergestellt und werksseitig montiert. Die Steuerung des Bandbunkers erfolgt je nach Motortyp durch Motorschutzschalter, elektronische Steuergeräte oder frequenzgeregelte Steuergeräte.

Optional sind die Bunker mir einer Schnellentleerungsklappe an der Rückwand oder einer klappbaren Bunkerabdeckung ausgeführt. Zum Entleeren der Bunker werden die seitlichen Verschlüsse geöffnet und die Klappe bis zum Kontakt mit den Haftmagneten geöffnet.

Wichtig

Der Bunkerbetrieb darf nur mit geschlossener Schnellentleerungsklappe durchgeführt werden.

Bemerkung

Informationen zu den Steuergeräten entnehmen Sie bitte der Montage- und Betriebsanleitung des jeweiligen Steuergerätes.
