Elektrischer Anschluss

Damit die Komponente betrieben werden kann, muss der elektrische Anschluss durch den Betreiber hergestellt werden.

Gefahr

Gefahr durch elektrischen Schlag

Unfachmännisch ausgeführte Tätigkeiten an elektrischen Bauteilen können zu schweren oder tödlichen Verletzungen führen. Diese Tätigkeiten dürfen nur von einer Elektrofachkraft oder einer elektrotechnisch unterwiesenen Person unter Aufsicht einer Elektrofachkraft ausgeführt werden.

Warnung

Anschluss an den Potentialausgleich

Die Komponente muss an den örtlichen Potentialausgleich angeschlossen werden. Die Verbindung ist sach- und fachgerecht herzustellen sowie vor der ersten Inbetriebnahme entsprechend den geltenden Regeln zu prüfen. Beim Einsatz von Zubehör ist darauf zu achten, dass dieses ebenfalls an den örtlichen Potentialausgleich angeschlossen wird. Bei der Einbindung in die Gesamtanlage muss sichergestellt sein, dass diese an den Potentialausgleich der Gesamtanlage/des Gebäudes angeschlossen werden.

Warnung

Not-Aus-Einrichtung

Vor Arbeiten an der Komponente ist die Versorgungsspannung zu trennen. Not-Aus-Einrichtungen müssen während aller Betriebsarten wirksam sein.

Warnung

Sicherheits- und Schutzeinrichtungen kontrollieren

Kontrollieren Sie alle elektrischen Sicherheits- und Schutzeinrichtungen. Diese dürfen nicht überbrückt werden. Stellen Sie sicher, dass die Netzeinspeisung bauseitig über einen FI-Schutzschalter (RCD) erfolgt.

Die Komponente ist für einen Betrieb mit einem Steuergerät der RNA ausgelegt und optimiert. Bei einem Betrieb mit Steuergeräten anderer Hersteller ist die jeweilige Dokumentation zu beachten und die technischen Kennwerte einzuhalten. Der Einsatz eines Steuergerätes der RNA wird empfohlen, da damit die optimale Performance erzielt werden kann.

Bemerkung

Informationen zu Steuergeräten

RNA bietet eine Vielzahl von Steuergeräten zum Betrieb von Komponenten der RNA an. Gerne beraten wir Sie bei der Auswahl der Geräte.

Bemerkung

Betriebs- und Montageanleitungen zu Steuergeräten

Informationen zu Einstellungen der RNA-Steuergeräte erhalten Sie in der zugehörigen Betriebs- und Montageanleitung des jeweiligen Steuergeräts.

Schließen Sie den Antriebsmotor entsprechend der gewählten Kombination aus Motor und Steuergerät an.

Bemerkung

Kontrollieren Sie anschließend die Laufrichtung.

Drehstrommotoren

Drehstrommotor mit konstanter Geschwindigkeit (Fabrikat Dunker)

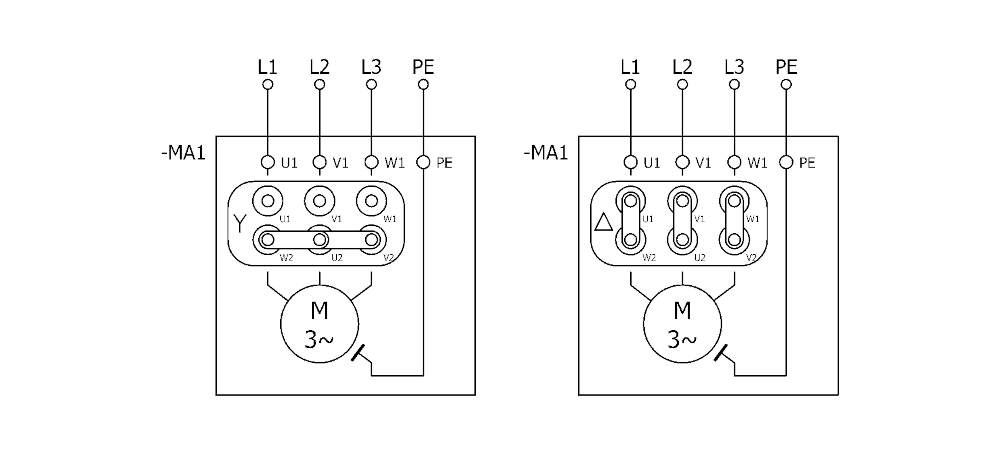

Abb. 1 links: Anschluss an 3x400V (Sternschaltung), rechts: Anschluss an 3x230V (Dreieckschaltung)

Drehstrommotor mit konstanter Geschwindigkeit (Fabrikat Rotek)

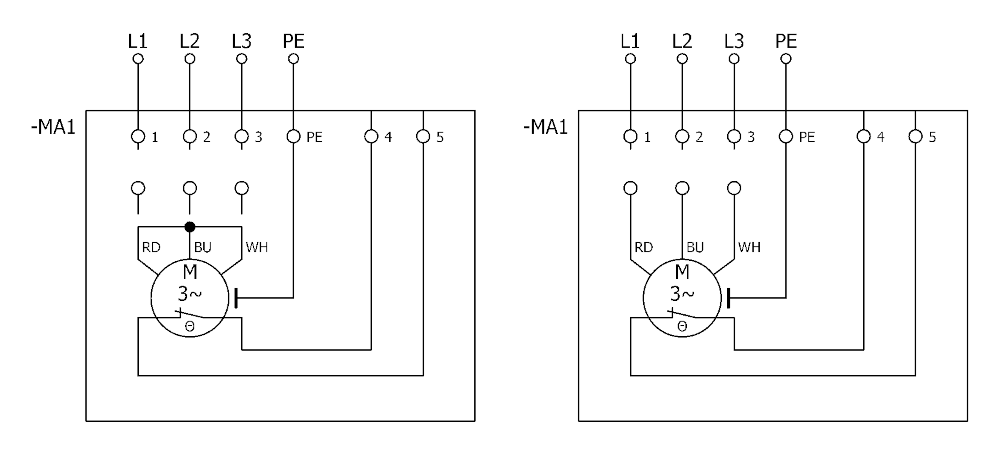

Abb. 2 links: Anschluss an 3x400V (Sternschaltung), rechts: Anschluss an 3x230V (Dreieckschaltung)

Bemerkung

Thermokontakt an den Klemmen 4 und 5: Belastbarkeit 250VAC, 1A oder 24VDC, 1A

Drehstrommotor mit regelbarer Geschwindigkeit (Frequenzumrichter)

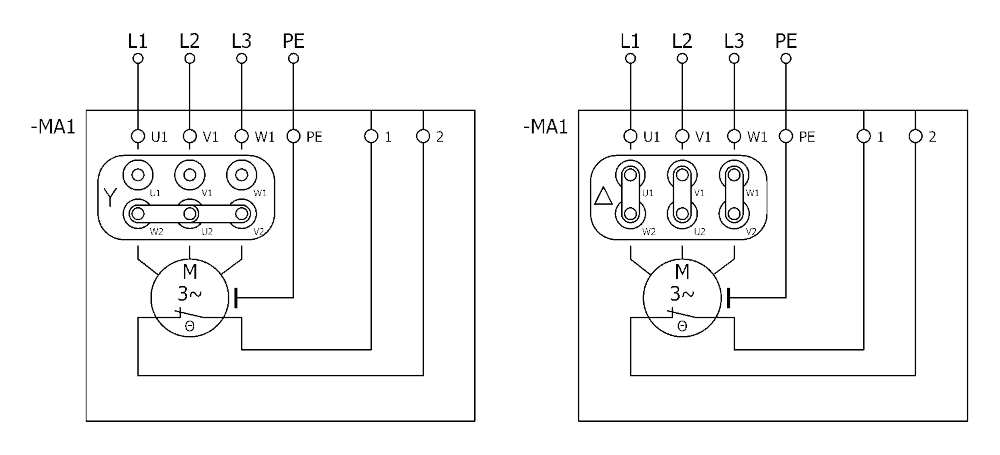

Abb. 3 links: Anschluss an 3x400V (Sternschaltung), rechts: Anschluss an 3x230V (Dreieckschaltung)

Wichtig

Bei Betribe eines Drehstrommotors an einem Frequenzumrichter sollte der Frequenzbereich für Motoren

• Fabrikat Rotek zwischen 12 und 55 Hz

• Fabrikat Dunker zwischen 17 und 85 Hz

liegen.

Wechselstrommotoren

Wechselstrommotor mit konstanter Geschwindigkeit (Kondensatormotor, Fabrikat Dunker)

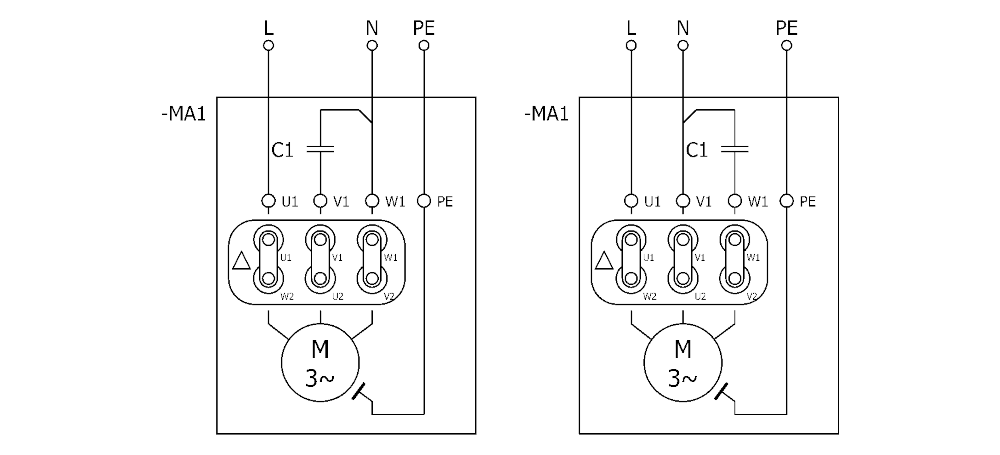

Abb. 4 links: Anschluss an 1x230V (Rechtslauf), rechts: Anschluss an 1x230V (Linkslauf)

Wichtig

Der zu verwendende Kondensator muss einen Wert von 3 bis 5 \({\mu}F\) besitzen

Wechselstrommotor mit konstanter Geschwindigkeit (Kondensatormotor, Fabrikat Rotek)

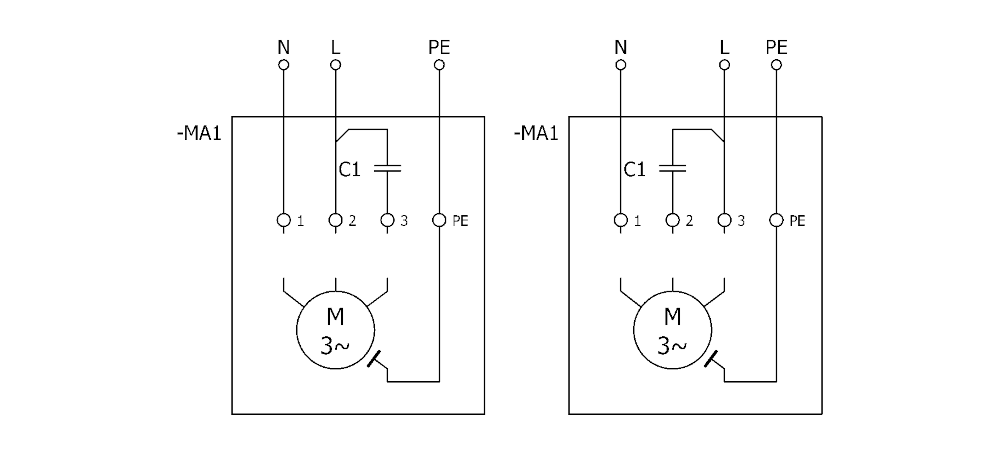

Abb. 5 Ausführung mit 4 Anschlüssen, links: Anschluss an 1x230V (Rechtslauf), rechts: Anschluss an 1x230V (Linkslauf)

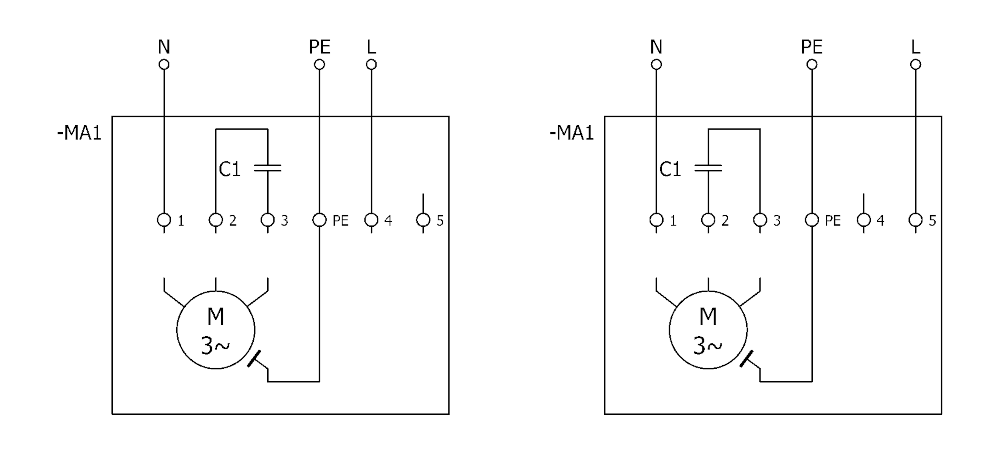

Abb. 6 Ausführung mit 6 Anschlüssen, links: Anschluss an 1x230V (Rechtslauf), rechts: Anschluss an 1x230V (Linkslauf)

Wichtig

Der zu verwendende Kondensator muss einen Wert von 2,2 \({\mu}F\) besitzen. Es darf nur der Original-Kondensator verwendet werden.

Gleichstrommotoren

Abb. 7 Bürstenmotor, Anschluss an 24V
