Geräteanschlüsse¶

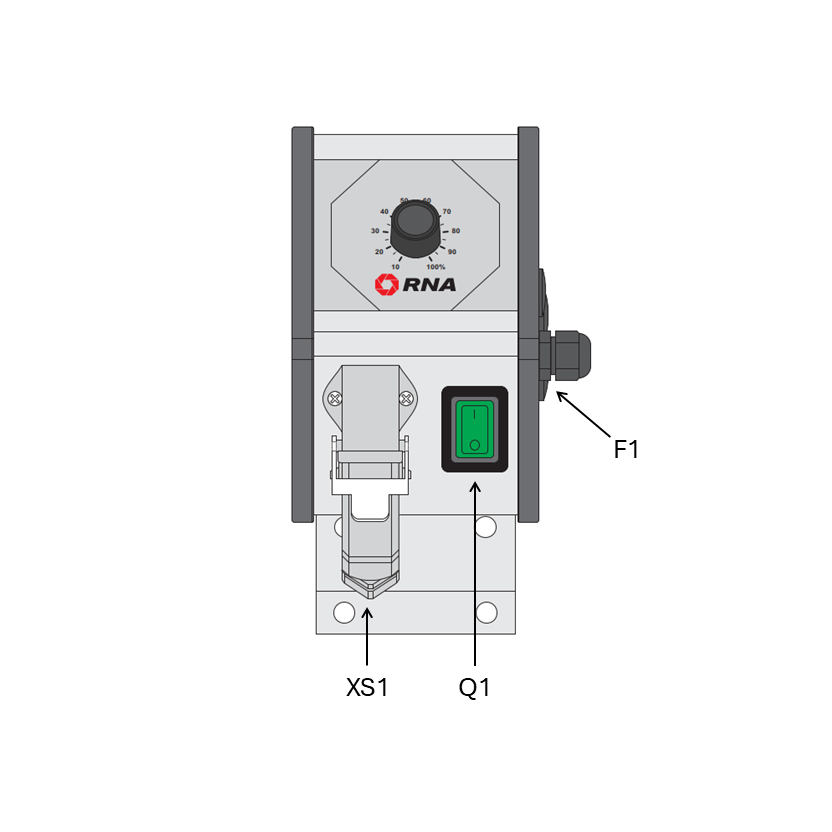

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
Q1 |
Netzschalter |
|
XS1 |
Anschluss für Schwingförderer (<10 A) |
Buchse (Harting, 4polig)
Pin 1: A1
Pin 2: A2
Pin 3: Betriebsart Codierung
Pin 4: Betriebsart Codierung
Pin 5: Schutzleiter
|
F1 |
Sicherung Kanal 1 |
M6,3 A/ 250 V AC |
Interne Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
X |
Interne Klemmleiste |
1 : Netzanschluss Phase
2 : Netzanschluss Neutral
7 : Netzanschluss Schutzleiter
31 : externe Freigabe Eingang (24 V DC)
32 : externe Freigabe GND (extern)
33 : externe Freigabe Potentialfrei Netzspannung!
34 : externe Freigabe Potentialfrei Netzspannung!
|
