Geräteanschlüsse¶

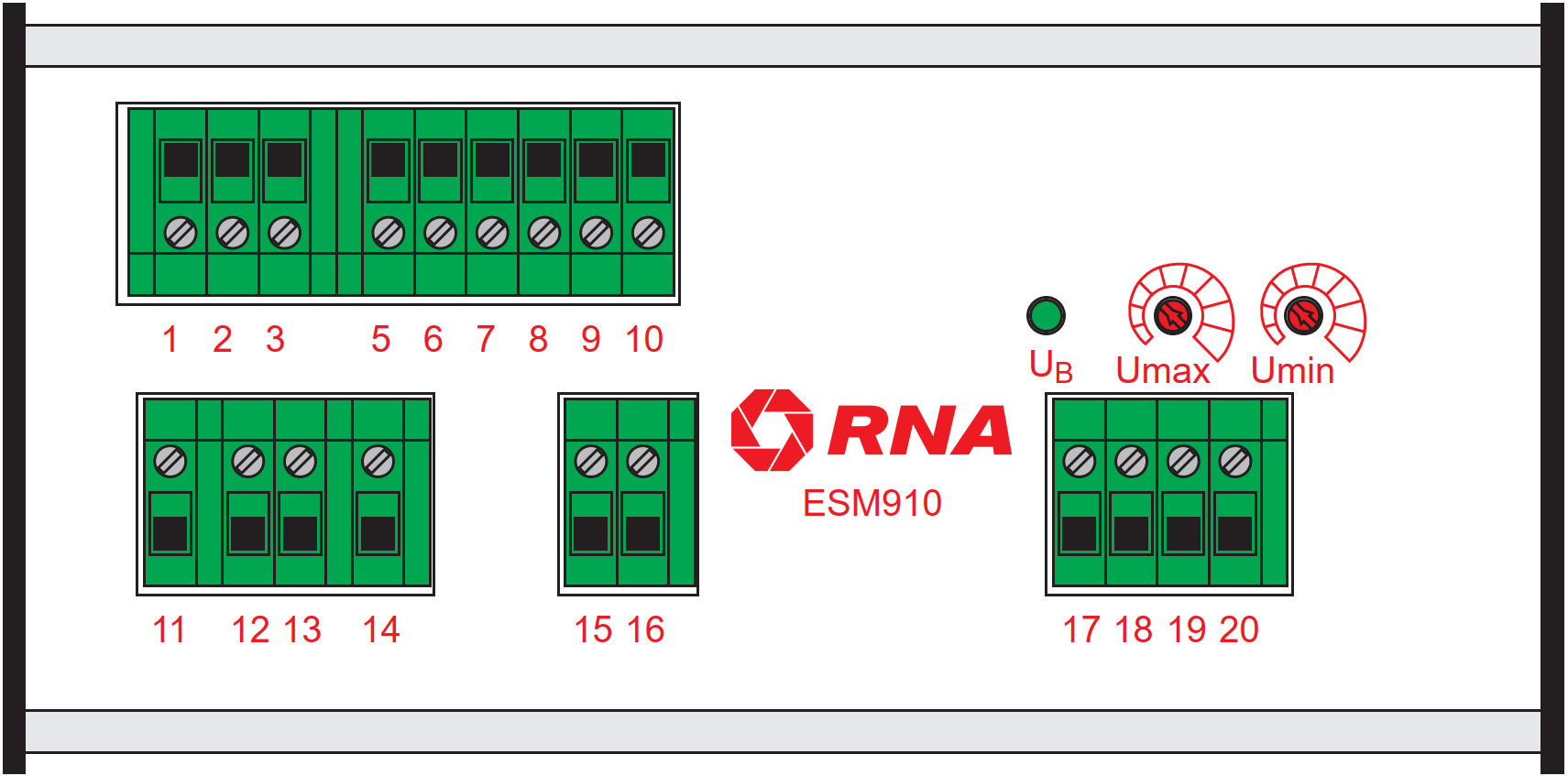

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
X |
Netzanschluss |
11: Phase
12: Neutral
16: Schutzleiter
|
Anschluss für Schwingförderer (<6 A) |
14: A1
13: A2
15: PE
19/20: Betriebsart Codierung
|
|
Freigabeeingänge |
1/2 : Freigabe 2 potentialfrei
2 : Bereit 24V (extern)
8 : ext. Freigabe 24 V DC (intern)
9 : ext. Freigabe Eingang
10: ext. Freigabe GND (extern)
|
|
Sollwertvorgabe |
5 : Sollwert GND (intern)
6 : Sollwert Eingang
7 : Sollwert 10 V DC (intern)
17/18 : Brücke für Umschaltung 0…10 V / 0…20 mA
|
|
