Gurtwechsel

Vorsicht

Bei Aufstellung, Wartung und Reparatur muss das Förderband fachgerecht allpolig vom Netz getrennt werden. Arbeiten an elektrischen Ausrüstungen des Förderbandes dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektrotechnischen Regeln durchgeführt werden.

Kopfantriebsstation

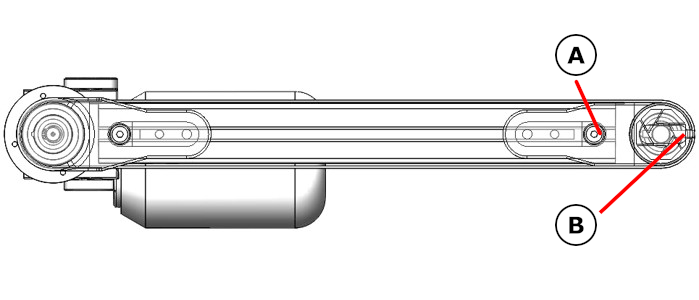

Abb. 10 Gurtwechsel bei einem Band mit Kopfantriebsstation

• Lösen Sie die Gewindestifte (B) in der Spannstation (A) an beiden Bandkörperseiten so weit, dass die Achszapfen in den Enden der führenden Langlöcher anliegen

• Messen Sie den Abstand zwischen Spannstation zum Bandkörper. Lösen Sie die Schrauben der Laschen an der Spannstation und schieben Sie die Spannstation Richtung Bandkörper

• Nehmen Sie den Gurt seitlich vom Förderband und legen den neuen Gurt auf

• Schieben Sie die Spannstation auf die vorherige Position und ziehen Sie die Schrauben der Laschen wieder an. Achten Sie darauf, dass die Oberkante der Umlenkrolle mit dem Gleitblech auf einer Höhe liegen

• Ziehen Sie die Gewindestifte wieder gleichmäßig an (Umdrehungen mitzählen!), bis der Gurt leicht gespannt ist

• Lassen Sie den Motor anlaufen. Ziehen Sie die Gewindestifte gleichmäßig weiter an, bis der Gurt von der Antriebswelle unter Nennlast schlupffrei mitgenommen wird

  Bemerkung

  Sollte unter Betriebslast Schlupf auftreten, ziehen Sie die Gewindestifte gleichmäßig (Umdrehungen mitzählen!) an, bis der Gurt schlupffrei von der Antriebswelle mitgenommen wird.

• Führen Sie die Justierung des Gurtlaufs durch
