Montage

Warnung

Sichtprüfung Beschädigungen

Die Komponente ist einer Sichtprüfung auf Beschädigung zu unterziehen und darf nur in einwandfreiem Zustand betrieben werden. Beschädigte Teile müssen vor der Inbetriebnahme fachgerecht durch RNA-Originalteile ersetzt werden. Der Betrieb bei erkennbaren Schäden ist strengstens untersagt.

Wichtig

Sichtprüfung Verschmutzungen

Vor der ersten Inbetriebnahme sind Werkstücke bzw. Fördergüter ebenso wie Verschmutzungen aus der Komponente zu entfernen. Werkstücke, die nach einem angemessenen Probelauf eingefüllt werden, müssen trocken, sauber und ohne scharfe Kanten sein, um Verschmutzungen zu vermeiden.

Warnung

Durchführung von Reparaturtätigkeiten

Bestimmte Tätigkeiten, wie der Austausch von Elektromotoren oder anderen Komponenten dürfen nur von Fachpersonal der RNA oder nach vorheriger Absprache mit Fachpersonal der RNA und anschließender Unterweisung durchgeführt werden.

Wichtig

Kontrolle der Komponente

Kontrollieren Sie alle mechanischen Sicherheits- und Schutzeinrichtungen auf ihre korrekte Montage und Funktion. Prüfen Sie, ob alle Schraubverbindungen korrekt angezogen sind.

Bemerkung

Die Komponente ist zur Komplettierung/Integration in eine Gesamtanlage vorgesehen. Erst nach der sicherheitsgerechten Komplettierung/Integration seitens des Betreibers darf die Maschine betrieben werden.

Wichtig

Achten Sie bei der Aufstellung des Förderbands darauf, dass der Gurt keiner starken Wärmebelastung ausgesetzt ist. Beachten Sie die zulässige Temperatur des eingesetzten Gurtes. Andernfalls kann sich der Gurt ausdehnen und an den Antriebsrollen durchdrehen.

Die Komponente vom Typ BU-S wird ab Werk fertig montiert geliefert. Die Montage kann auf RNA-Ständern mit Hilfe einer Adapterplatte oder auf Profilen (40mmx40mm) mit Nutensteinen.

Antriebsposition verändern

Der Antrieb der Komponente vom Typ BU-S lässt sich in seiner Position stufenlos um die Antriebachse herum verstellen.

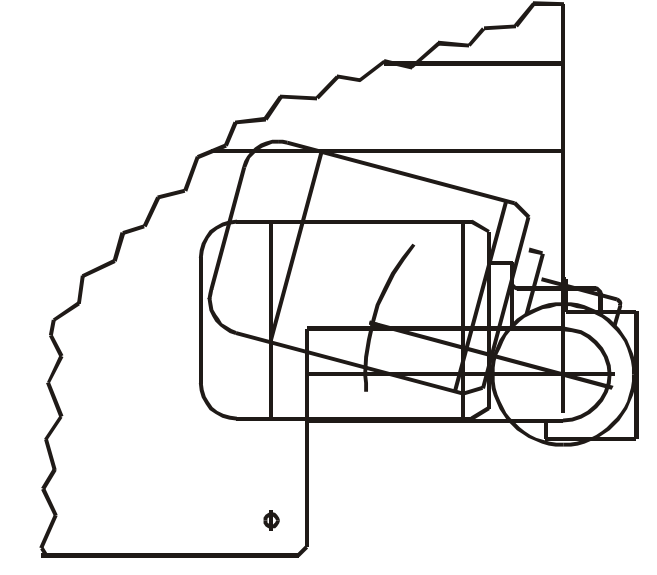

Abb. 2 Prinzipdarstellung der variablen Motorposition

• Lösen Sie die Befestigungsschraube des Motorflansches

• Schwenken Sie den Antrieb in die gewünschte Position

• Ziehen Sie die Befestigungsschraube wieder fest
