Bedienfeld

Die Komponente vom Typ SCF3000M-16A verfügt über eine Bedienfolie zur Anzeige und Einstellung diverser Parameter.

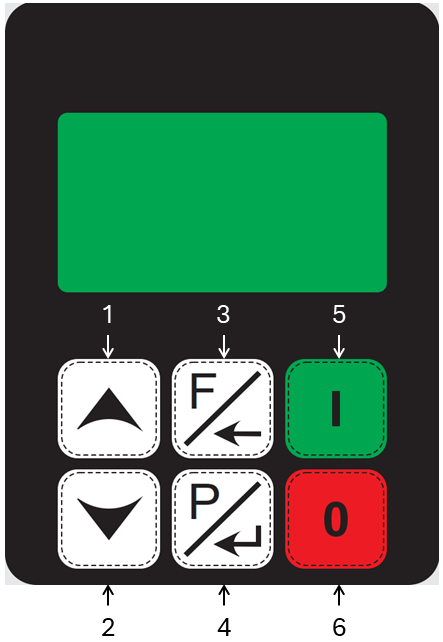

Abb. 7 Übersicht über die Bedienelemente

1 / 2	Pfeiltasten	Menüeintrag wählen, Werte ändern
3	F-Taste	Menüebene zurück, Abbruch Werteeingabe
4	P-Taste	Menüebene vor, Werte auswählen/ bestätigen
5	Start-Taste	Start/ Reset
6	Stopp-Taste	Stopp

Anzeige

Die Komponenty vom Typ SCF3000M-16A verfügt über ein dreireihiges Text/Grafik Display. Die Betriebsanzeige ist wie folgt aufgebaut:

• Statuszeile

• Sollwert Förderer

• Frequenz Förderer

Symbole
	Manuellerbetrieb
	Reglerbetrieb (mit Schwingweitensensor)
	Materialstau
	Gesperrt (keine Freigabe)
	Maximale Spannung erreicht
	Maximaler Strom erreicht
	Time Out
	STOPP
	Beschäftigt (Speichervorgang läuft)
	Unterspannung Netz

Bedienung

Ändern der Förderleistung in der Betriebsanzeige	1) Zweimal P-Taste drücken 2) Mit den Pfeiltasten die Fördergeschwindigkeit einstellen 3) P-Taste zum bestätigen 4) F-Taste zur Betriebsanzeige
Aufruf der Parameterlisten	In der Betriebsanzeige: Pfeiltaste nach unten
Ändern von Parametern	1) Mit den Pfeiltasten den Parametermenü auswählen 2) P-Taste betätigen 3) Mit den Pfeiltasten den Parameter auswählen 4) P-Taste betätigen 5) Mit den Pfeiltasten den Parameter ändern 6) P-Taste betätigen 7) F-Taste betätigen zum Sprung ins Obermenü
Verlassen des Parametermenüs	1) In Oberster Ebene ganz nach oben navigieren oder 2) In Oberster Ebene einmal F-Taste betätigen
