Geräteanschlüsse

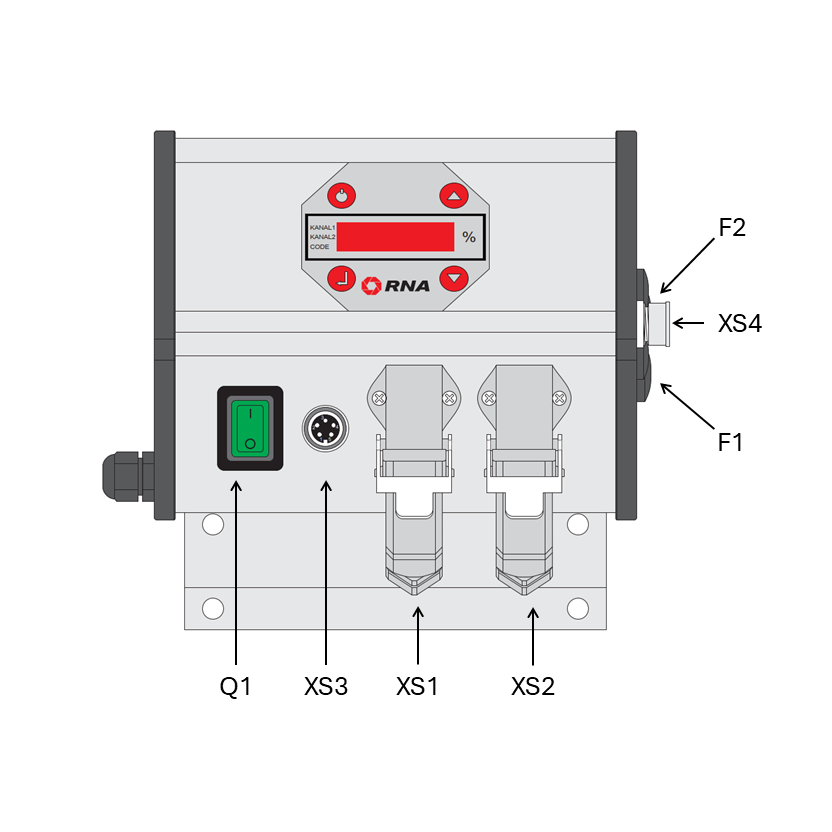

Abb. 1 Darstellung der externen Anschlüsse

Externe Anschlüsse
Bezeichnung	Funktion	Ausführung
Q1	Netzschalter
XS1	Anschluss für Schwingförderer (<10 A)	Buchse (Harting, 4polig) Pin 1: A1 Pin 2: A2 Pin 3: Betriebsart Codierung Pin 4: Betriebsart Codierung Pin 5: Schutzleiter
XS2	Anschluss für Schwingförderer oder Wechselstrommotor (<4 A)	Buchse (Harting, 4polig) Pin 1: A1 Pin 2: A2 Pin 3: Betriebsart Codierung Pin 4: Betriebsart Codierung Pin 5: Schutzleiter
XS3	Sensoreingänge	Buchse (M16, 5polig) Pin 1: Sensor 2 (Pull-Up) Pin 2: 24 V (intern) Pin 3: 20 mA (intern) Pin 4: Sensor 1 (Pull-Up) Pin 5: GND (intern)
XS4	Statusausgänge / Freigabeeingänge	Stecker (M16, 12polig) Pin 1: ext. Freigabe Kanal 2 Pin 2: ext. Freigabe Kanal 1 Pin 3: GND (extern) Pin 4: Aktiv Kanal 1 24V (extern) Pin 5: Aktiv Kanal 1 Ausgang Pin 6: Bereit 24V (extern) Pin 7: Bereit Ausgang
F1	Sicherung Kanal 1	M10 A/ 250 V AC
F2	Sicherung Kanal 2	M4 A/ 250 V AC

Interne Anschlüsse
Bezeichnung	Funktion	Ausführung
X	Interne Klemmleiste	1 : Netzanschluss Phase 2 : Netzanschluss Neutral 7 : Netzanschluss Schutzleiter 13/16 : Phase nach Netzschalter 14/15 : Neutral nach Netzschalter 11/12 : Schutzleiter 21 : Relais K1: NC 22 : Relais K1: C 23 : Relais K1: NO 24 : Relais K1: Schließer 115/ 230 V AC 25 : Relais K2: Schließer 115/ 230 V AC 26 : Relais K2: NC 27 : Relais K2: C 28 : Relais K2: NO 31 : 10 V DC (intern) 32 : externer Sollwert Eingang 33 : GND (intern)
F5	Sicherung Steuerung	M2 A/ 250 V AC
