Geräteanschlüsse¶

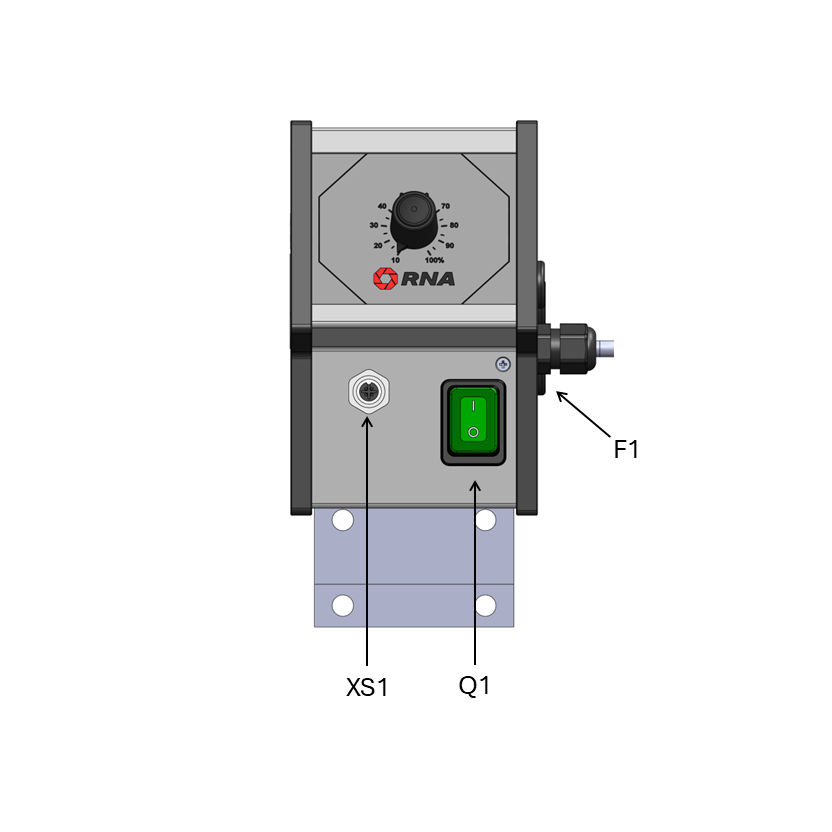

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
Q1 |
Netzschalter |
|
XS1 |
Anschluss für Motor |
Buchse (M12 Buchse, 4polig)
Pin 1: A1
Pin 3: nicht belegt
Pin 3: A2
Pin 4: nicht belegt
|
Interne Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
X |
Interne Klemmleiste |
14 : Netzanschluss Phase
15 : Netzanschluss Neutral
12 : Netzanschluss Schutzleiter
3 : externer Sollwert Eingang 0…10 V DC
4 : externer Sollwert Eingang 0…20 mA
5 : externer Sollwert GND (extern)
6 : GND (extern)
7 : externe Freigabe Eingang
8 : Drehrichtung ändern Eingang
9 : 24 V DC (extern)
|
R1 |
Potentiometer (I max) |
maximaler Ausgangsstrom |
R2 |
Potentiometer (U min) |
minimale Ausgangsspannung |
R3 |
Potentiometer (U max) |
maximale Ausgangsspannung |
F1 |
Sicherung |
mT 2 A/ 250 V AC |
