Sortiertopf¶
Die leistungsstarken Schwingförderer von RNA sind so ausgelegt, dass eine Vielzahl von unterschiedlichen Sortiertöpfen auf den Antrieben nach unterschiedlichen Methoden montiert werden können. Je nach Größe, Bauform und Material des Sortiertopfes wird entweder eine radiale oder zentrale Befestigung am Schwingförderer verwendet.
Wichtig
Die Einhaltung der nachfolgend aufgeführten Drehmomente ist sicherzustellen! Nur so können Beschädigungen an der Komponente selbst, an einzelnen Bauteilen dieser und an Sortiertöpfen vermieden werden.

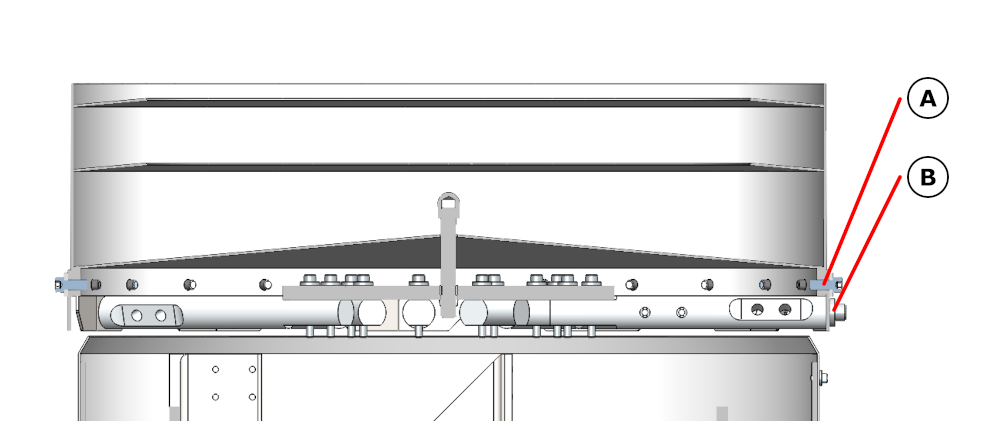

Abb. 5 Darstellung eines Rundförderers SRC-N 800 mit Sortiertopf ZSB¶
Typ |
KSB/ZSB |
|---|---|
Schraube (A) |
M10 / 60 Nm |
Schraube (B) |
M12 / 100 Nm |

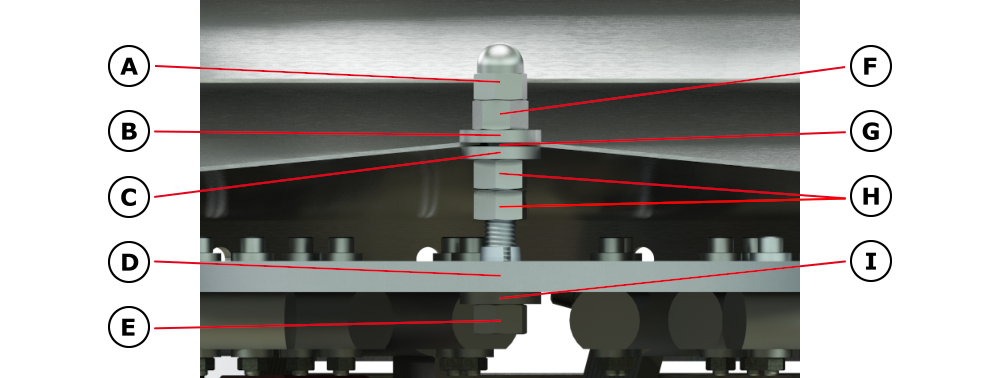

Abb. 6 Aufbau der Zentralbefestigung¶
A |
Hutmutter |
F |
Mutter |
B |
Unterlegscheibe |
G |
Boden Sortiertopf |
C |
Unterlegscheibe [1] |
H |
Mutter |
D |
Schwingerplatte |
I |
Unterlegscheibe |
E |
Mutter |
