Geräteanschlüsse

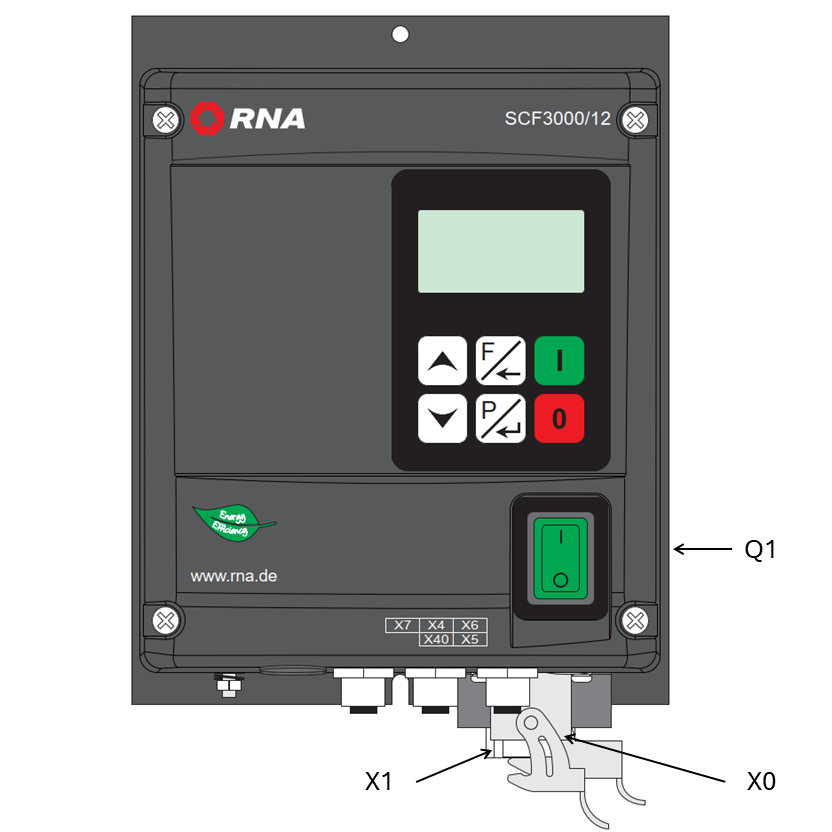

Abb. 1 Darstellung der externen Anschlüsse

Externe Anschlüsse
Bezeichnung	Funktion	Ausführung
Q1	Netzschalter
X0	Netzanschluss	Stecker (Harting, 4polig) Pin 1: L Pin 2: N Pin 3: nicht belegt Pin 4: PE
X1	Anschluss für Schwingförderer (<12 A)	Buchse (Harting, 8polig) Pin 1: A1 Pin 2: A2 Pin 3-8: nicht belegt Pin PE: Schutzleiter
X4	Sensoreingang	Buchse (M12, 5polig) Pin 1: 24 V DC (intern) Pin 2: nicht belegt Pin 3: GND (intern) Pin 4: Sensoreingang Pin 5: nicht belegt
X5	Statusausgang	Buchse (M12, 5polig) Pin 1: Relaiskontakt 1 (24V, 1A) Pin 2: nicht belegt Pin 3: GND (intern) Pin 4: Relaiskontakt 2 (24V, 1A) Pin 5: Time Out (24V OUT)
X6	Freigabeeingang	Buchse (M12, 5polig) Pin 1: 24 V DC (intern) Pin 2: nicht belegt Pin 3: GND (intern) Pin 4: Freigabeeingang Pin 5: nicht belegt
X7	Ventilausgang	Buchse (M12, 5polig) Pin 1: Ventilausgang (24V DC) Pin 2: nicht belegt Pin 3: GND (intern) Pin 4: nicht belegt Pin 5: nicht belegt
X40	Schwingweitensensor	Buchse (M12, 5polig) Pin 1: 24 V DC (intern) Pin 2: Sensoreingang Pin 3: GND (intern) Pin 4: nicht belegt Pin 5: nicht belegt

Interne Anschlüsse
Bezeichnung	Funktion	Ausführung
X	Sollwerteingang	7 : GND (intern) 8 : Sollwerteingang (0-10 V, 0-20 mA) 9 : 10 V DC (intern)
X	Thermokontakt	51: Thermokontakt 1 52: Thermokontakt 2
