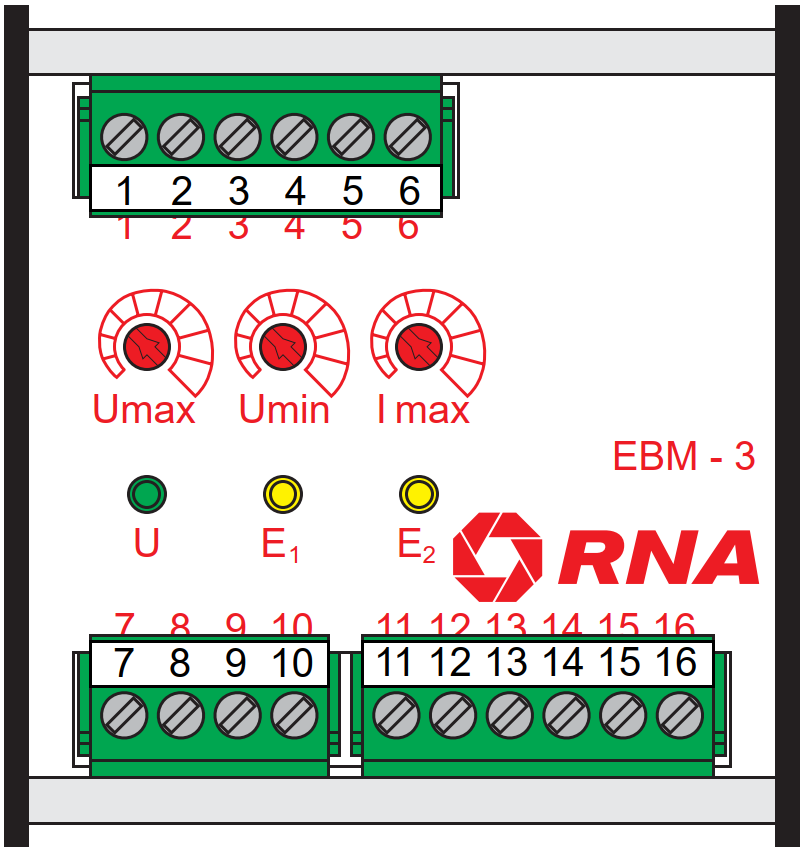

Geräteanschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Bezeichnung |
Funktion |
Ausführung |
X |
Netzanschluss |
8: 24 V DC
7: GND
|
Anschluss für Motor |
10: A1
9: A2
|
|
Freigabeeingänge |
15 : ext. Freigabe Eingang
12 : ext. Freigabe GND (extern)
11 : 24 V DC (intern)
|
|
Drehrichtung |
16 : ext. Freigabe Eingang
14 : ext. Freigabe GND (extern)
|
|
Sollwertvorgabe |
6 : Sollwert GND (extern)
5 : Sollwert Eingang 0…20 mA
4 : Sollwert Eingang 0…10 V
|
|
Sollwertvorgabe (Potentiometer) |
1 : Sollwert GND (intern)
2 : Sollwert Eingang
3 : Sollwert 5 V (intern)
|
|
R1 |
U max |
Potentiometer |
R2 |
U min |
Potentiometer |
R3 |
I max |
Potentiometer |
