Geräteanschlüsse¶

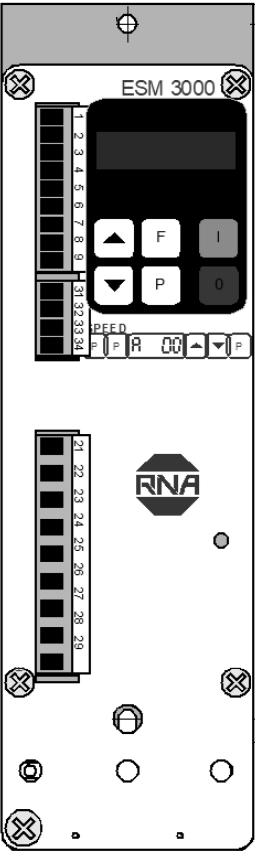

Abb. 1 Darstellung der externen Anschlüsse¶
Externe Anschlüsse |
||
|---|---|---|
Funktion |
Ausführung |
|
Netzanschluss |
Klemme 26: L
Klemme 27: N
Klemme 28: PE
|
|
Anschluss für Schwingförderer (<6 A) |
Klemme 24: A1
Klemme 25: A2
Klemme 29: Schutzleiter
|
|
Füllstandssensor |
Klemme 1: GND (intern)
Klemme 2: Eingang
Klemme 3: 24 V DC (intern)
|
|
Externe Freigabe |
Klemme 4: GND (extern)
Klemme 5: Eingang
Klemme 6: 24 V DC (intern)
|
|
Externe Sollwert |
Klemme 7: GND (intern)
Klemme 8: Eingang
Klemme 9: 5 V DC (intern)
|
|
Schwingweitensensor |
Klemme 31: GND (intern)
Klemme 32: Eingang
Klemme 33: 24 V DC (intern)
Klemme 34: Abschirmung
|
|
Statusrelais (aktiv) |
Klemme 21: Öffner
Klemme 22: Wechsler
Klemme 23: Schließer
|
|
